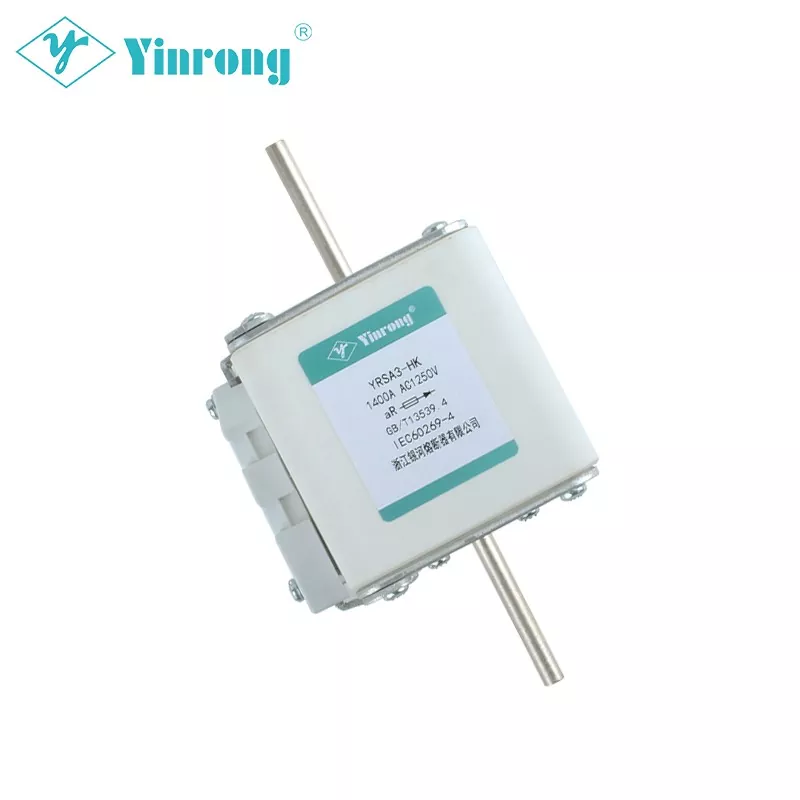

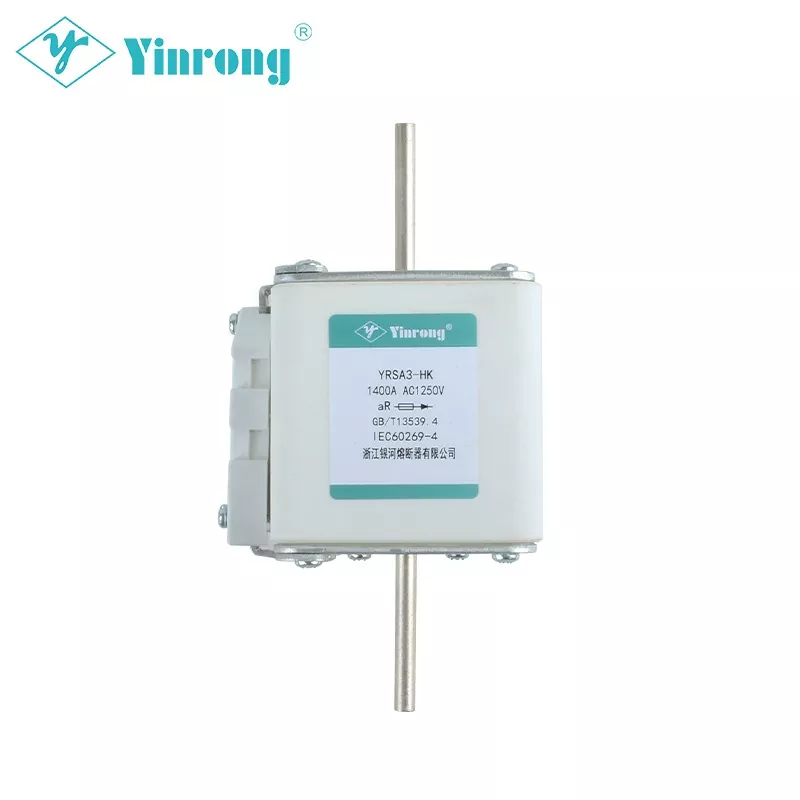

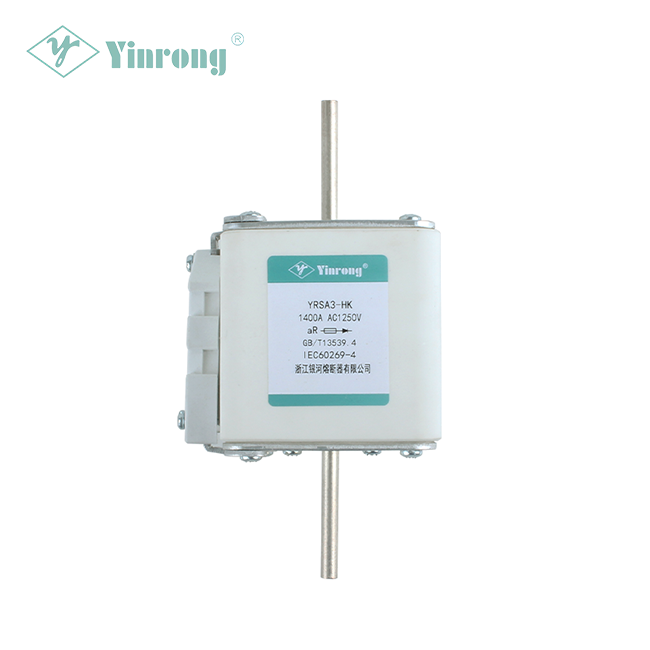

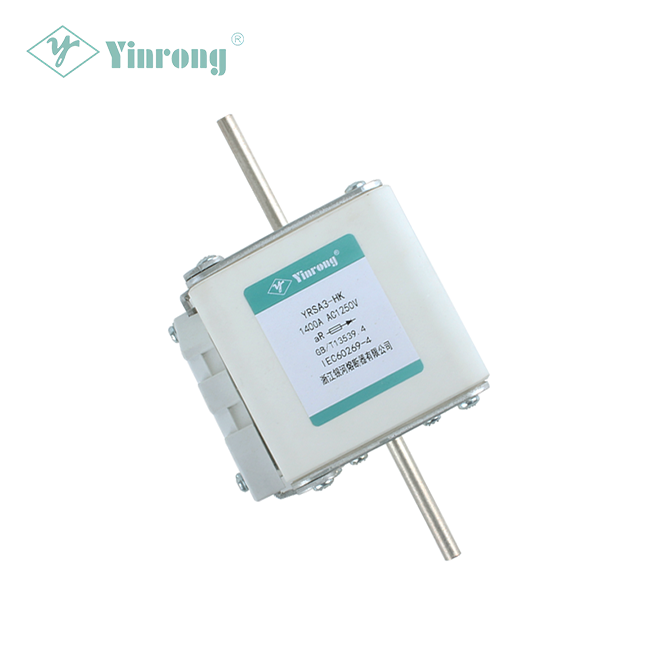

YRSA01/1/2/3-H(K) 1250V 40-2000A 高速ヒューズ

Galaxy Fuse は、中国の YRSA01/1/2/3-H(K) 1250V 40-2000A 高速ヒューズの大手メーカーです。中国の高速半導体ヒューズのサプライヤーである Galaxy Fuse (yingrong) の YRSA(x)-HK シリーズ gR 高速ヒューズは、半導体デバイスを保護するように特別に設計されています。

お問い合わせを送信

製品説明

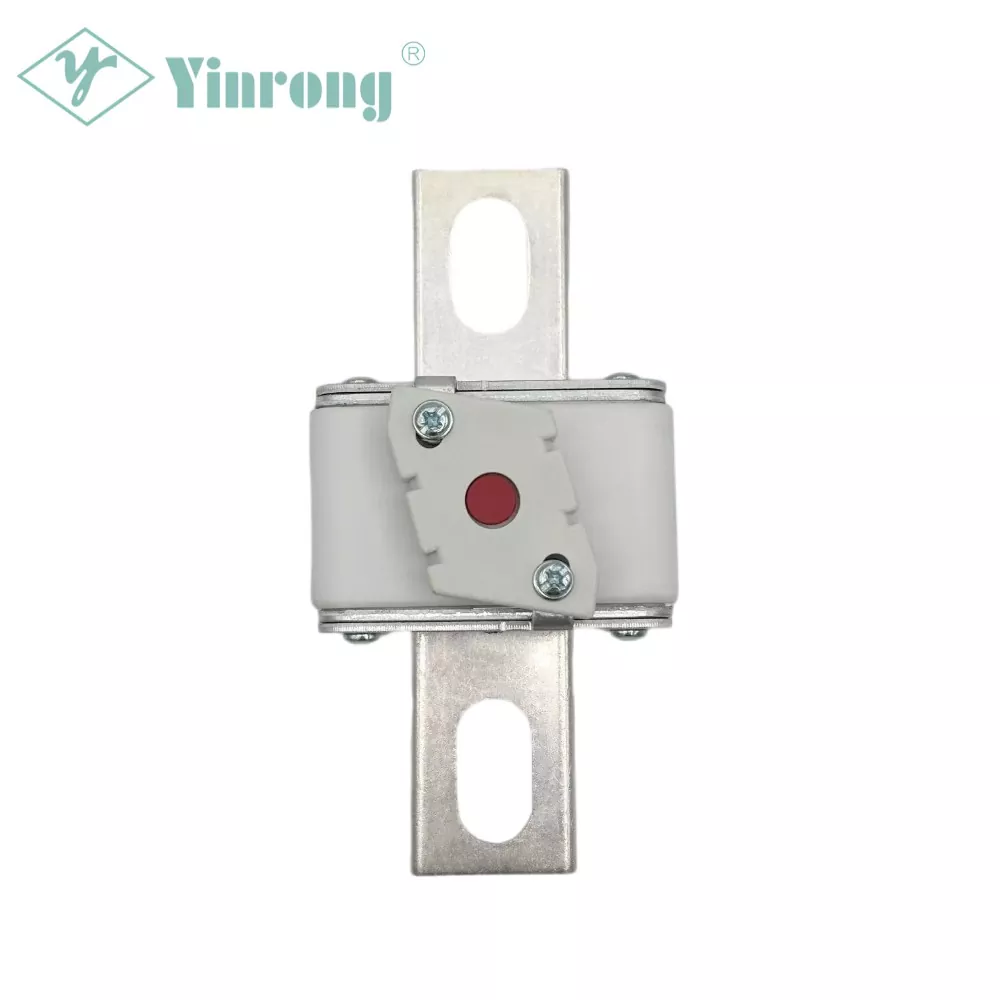

YRSA01/1/2/3-H(K) 1250V 40-2000A High-Speed Fuses are designed for both overload and short-circuit protection. YRSA(x)-HK Series gR high speed fuses provide a wide amperage rating of 40-2000A under the rated voltage of 1250V (IEC/UL), which can typically fit most semiconductor devices. This YRSA(x)-HK Series gR high speed fuse conforms to the national standard GB13539.4 and the international electrical committee standard IEC60269-4.Many square body fuses are equipped with a trip-indicator. This trip indicator can operate a field-mountable micro-switch which is easily mounted directly onto the fuse. Galaxy Fuse (Yinrong) also affords various high speed fuses to meet customers' requirements.

サイズ(mm)

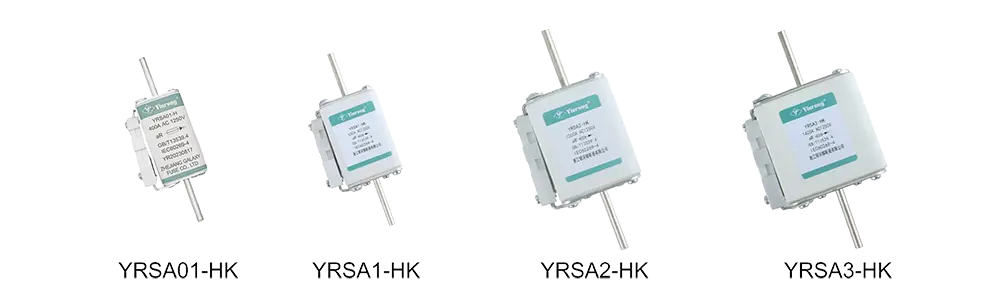

部品番号	A±2.5	A(115）±2.5	B1±2.5	B1（115）±2.5	B2±2.5	B2（115）±2.5	C±2.5	D±2.5	E±2	F±1	G±0.5
YRSA01-H	110	148	85	123	72	110	50	59	45	20	10
YRSA1-H	136	157	104	126	78	100	50	69	53	25	14
YRSA2-H	135	159	105	125	78	99	50	77	61	25	14
YRSA3-H	135	155	106	125	77	97	51	92	75	36	16

承認・規格

・GB/T13539.4

・IEC60269-4

・UL248-13

動作クラス

・gR

・aR

特徴とメリット

・1250VAC電気システムも利用可能

·40-2000A定格が利用可能

・非常に高い遮断定格

・世界的に受け入れられるIEC規格に準拠

・優れたサイクリング能力

・高電流制限

·視覚的およびオプションのマイクロスイッチヒューズ切れ表示

アプリケーション

・電力変換装置（UOS、インバータ、整流器、ドライブ）

・DCシステム（DCコモンバス、DCインジェクションブレーキ）

・バッテリー保護アプリケーション

・電気自動車充電ステーション

・ヒーターと電源

・その他の半導体

原産国

・中華人民共和国

従来の溶断と非溶断

定格電流 (A）	従来の時間（h）	従来の電流
		「gR」
		インフ	もし
ln≤63	1	1.13ln	1.6ln
63＜インチ≦160	2
160＜ln≦400	3
400＜ln	4
注：lnはヒューズの定格電流です。 lnf は従来の非溶断電流です。 if は従来の溶断電流です。
