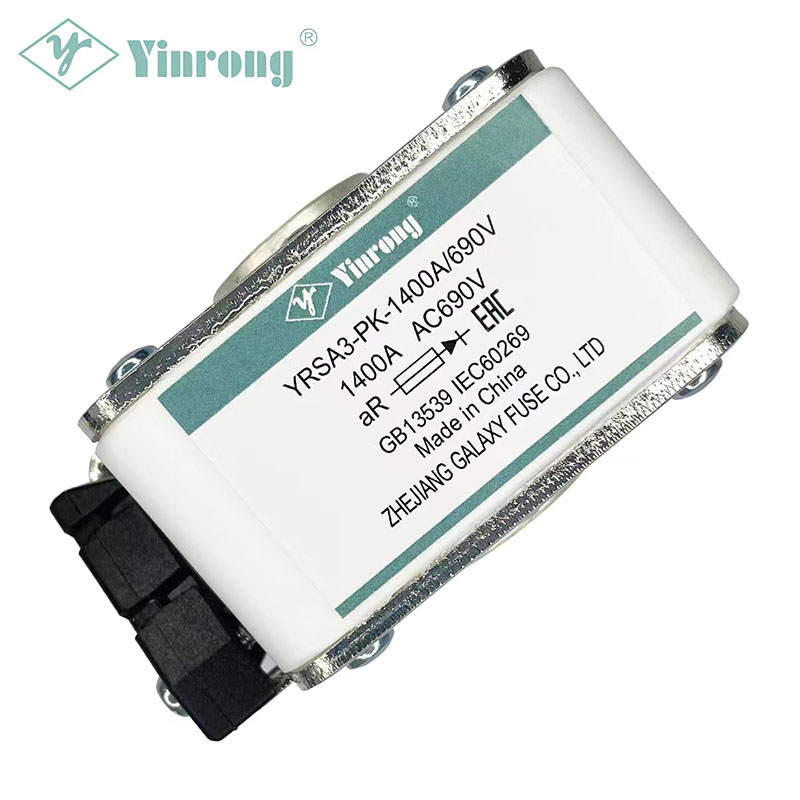

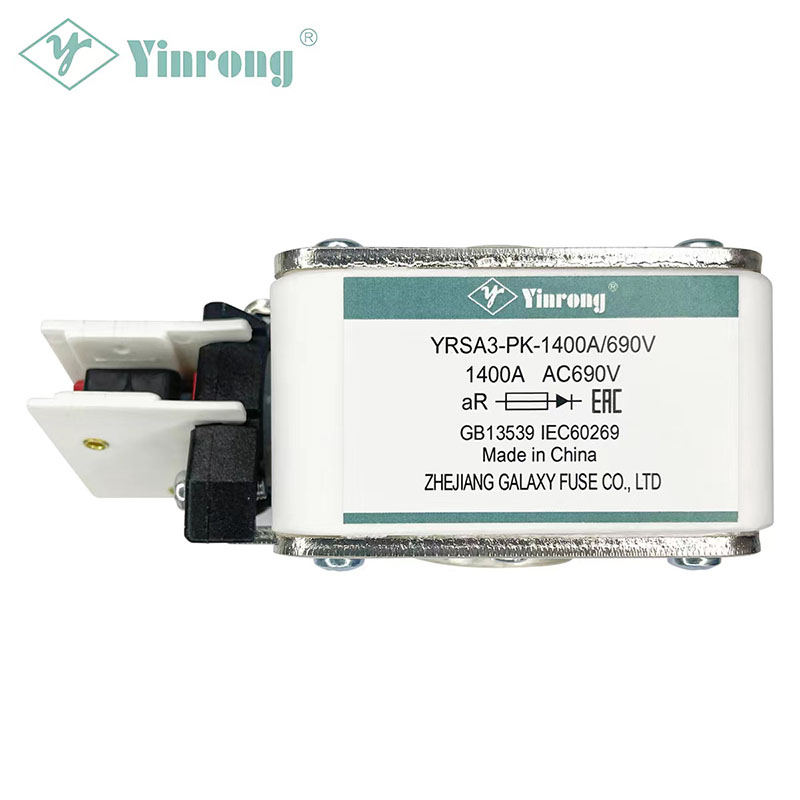

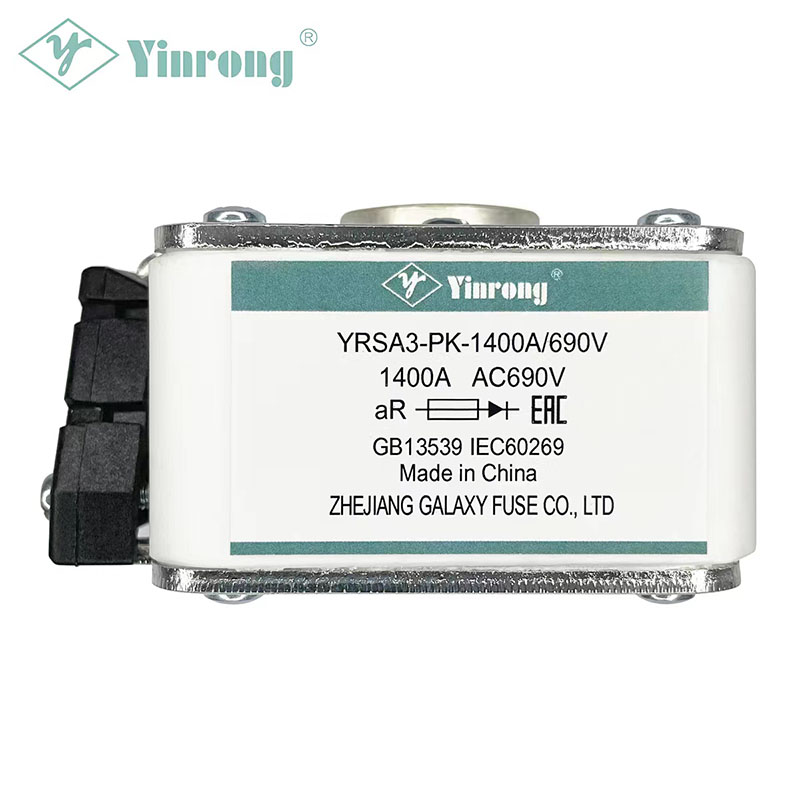

中国のヒューズ サプライヤー Galaxy Fuse (Yinrong) の YRSA3-PK スクエア ボディ高速ヒューズは、機器設計に最大限の柔軟性を提供し、今日の電力変換機器に究極の保護を提供します。これらの角型ボディ ヒューズは、2 つの異なる動作クラス gR および aR で利用できます。 YRSA3-PK gR ヒューズは、過負荷保護と短絡保護の両方を目的として設計されています。 YRSA3-PK AR ヒューズは、短絡保護専用に設計されています。 YRSA3-PK 角形ボディの高速ヒューズは、半導体デバイスを保護するために特別に設計されており、定格電圧 690V/700VAC で 500 ~ 2000A の広いアンペア数定格を提供し、ほとんどの半導体デバイスに適合します。この YRSA3-PK 角型高速ヒューズは、国家規格 GB13539.4 および国際電気委員会規格 IEC60269-4 に準拠しています。この半導体機器保護用の角型ヒューズ シリーズは、I²t 値が低く、電流制限能力が高く、遮断能力が高いです。多くの角型ヒューズには、トリップインジケーターが装備されています。このトリップ インジケータは、バスバーに直接簡単に取り付けられる現場取り付け可能なマイクロ スイッチを操作できます。 Galaxy Fuse (Yinrong) は、グローバルな要件を満たすさまざまな高速ヒューズも提供しています。
⢠GB/T13539.4
? IEC60269-4
⢠gR
â¢ar
690V(IEC)/700V(UL) AC電装システム利用可能
⢠500-2000 アンペア定格が利用可能
⢠非常に高い割り込み評価
⢠優れたサイクリング能力
⢠高電流制限
⢠ダイレクトバスバーマウント設計

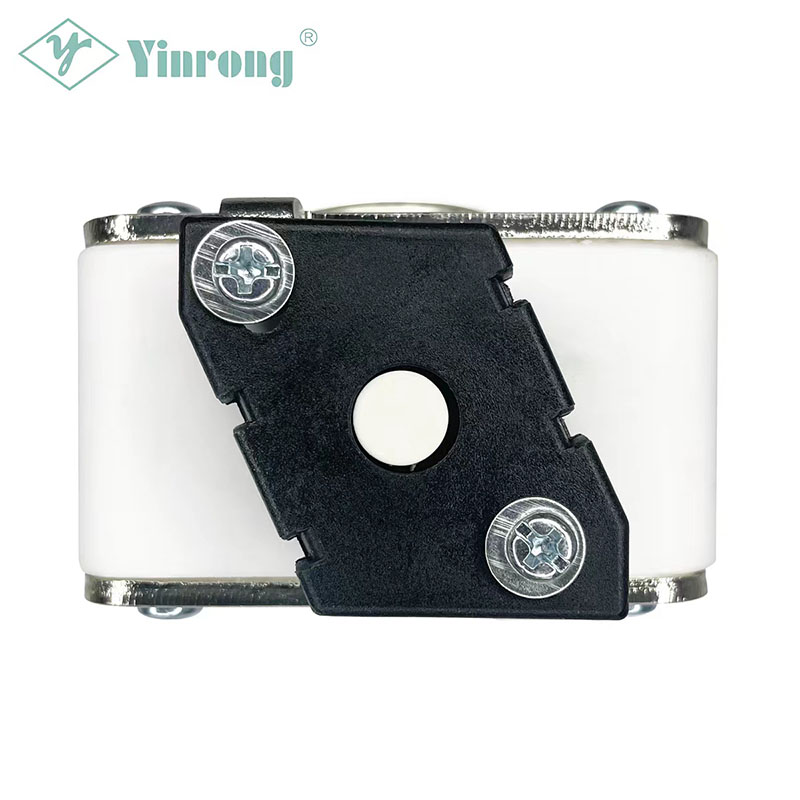

• ビジュアル マイクロ スイッチのヒューズ切れ表示
⢠世界的に受け入れられるIEC規格に準拠
⢠電力整流器
■半導体
⢠DCドライブ
■ESSバッテリーパック
■DCコモンバス
⢠電力変換器
■その他の電力変換装置
⢠中華人民共和国
モデル/サイズ | 定格電圧 (V) | 定格電流 (A) | 遮断容量 (kA) | 全体寸法 | ||||||
---|---|---|---|---|---|---|---|---|---|---|
A±2 | B±2 | C±2 | D±2.5 | E±1 | F | G±1 | ||||
YRSA3-PK | 690VAC (IEC) 700VAC (UL) | 500~2000A | 交流:200kA | 53(65) | 44 | 75 | 92 | Φ30 | M12 | 10 |
・YRSA3-PK:1600~2000A、A=65 ・G:スタッドねじ込み深さ |
