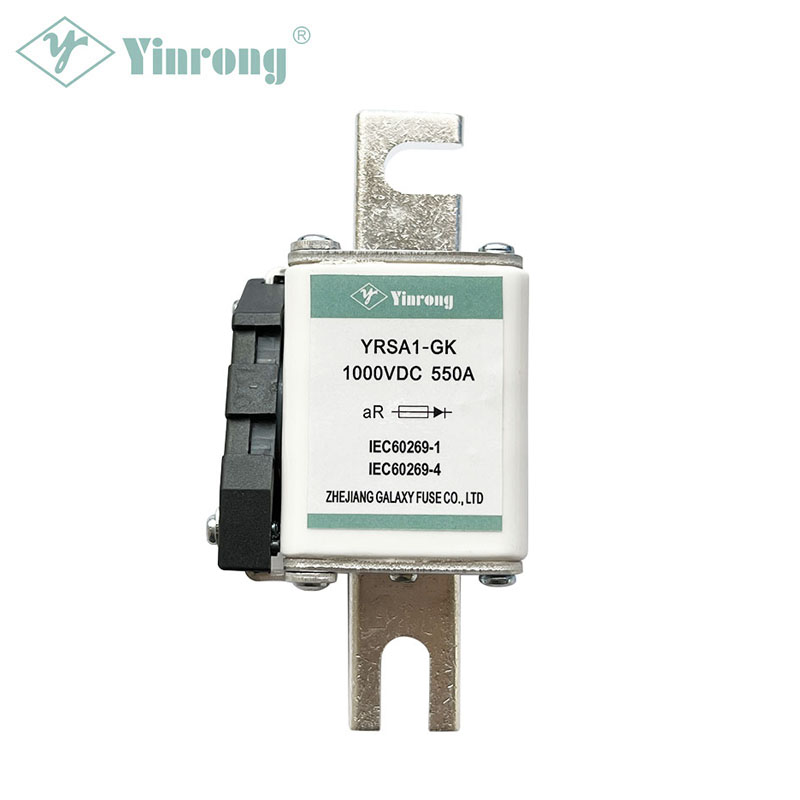

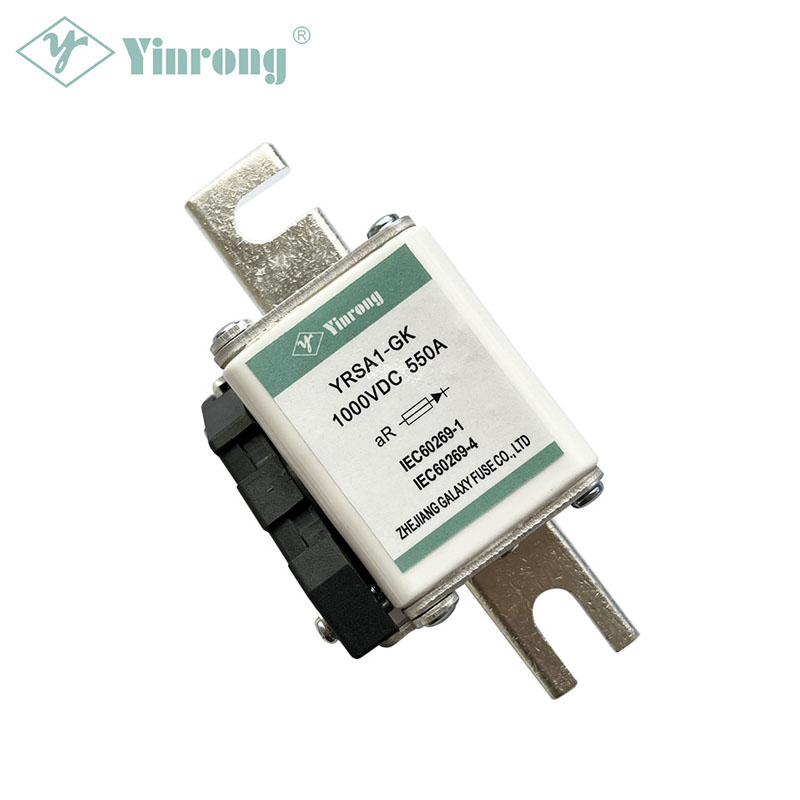

中国の半導体ヒューズ メーカー Galaxy Fuse (Yinrong) の YRSA1-GK スクエア ボディ高速ヒューズは、電力変換機器の機器設計と回路保護に柔軟性を提供します。 YRSA 角型ヒューズは、2 つの異なる動作クラス gR と aR で利用できます。 YRSA1-GK gR ヒューズは、過負荷保護と短絡保護の両方を目的として設計されています。 YRSA1-GK aR ヒューズは、短絡保護専用に設計されています。 YRSA1-GK 角型半導体ヒューズは、半導体デバイスを保護するために特別に設計されており、定格電圧 1250VAC/1000VDC で 160 ~ 630A の広いアンペア数定格を提供し、ほとんどの半導体デバイスに適合します。この YRSA1-GK 角型高速ヒューズは、国家規格 GB13539.4 および国際電気委員会規格 IEC60269-4 に準拠しています。この半導体機器保護用の角型ヒューズ シリーズは、I²t 値が低く、電流制限能力が高く、遮断能力が高いです。 Galaxy Fuse (Yinrong) は、顧客の要件を満たすために、さまざまな種類の高速ヒューズも提供しています。
⢠GB/T13539.4
? IEC60269-4
⢠gR
â¢ar
? 1250VAC/1000VDC 利用可能
⢠160-630 アンペア定格が利用可能
⢠高い割り込み評価
⢠高速性能のための非常に速効性

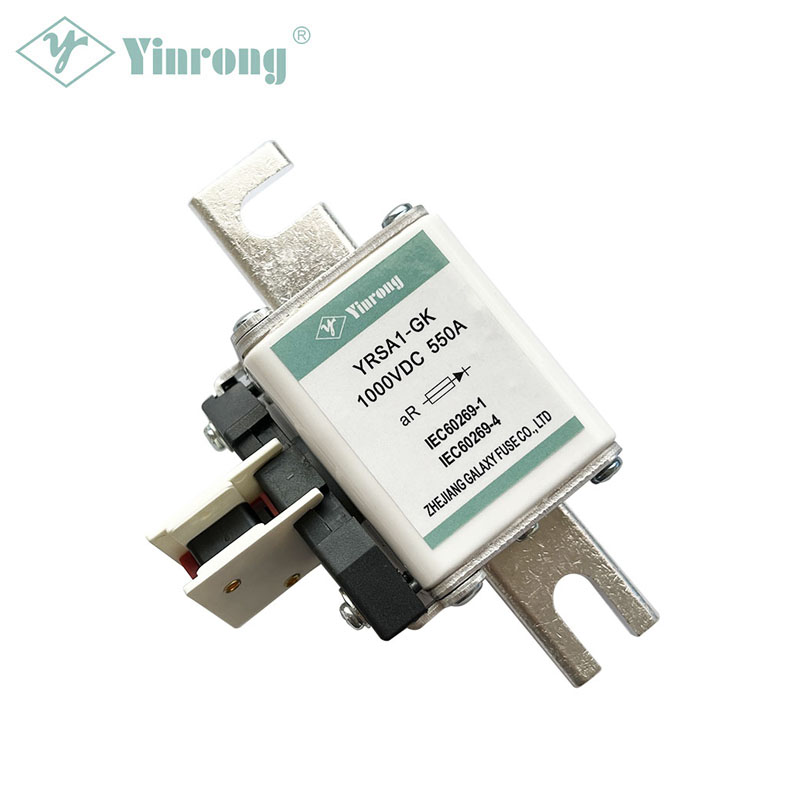

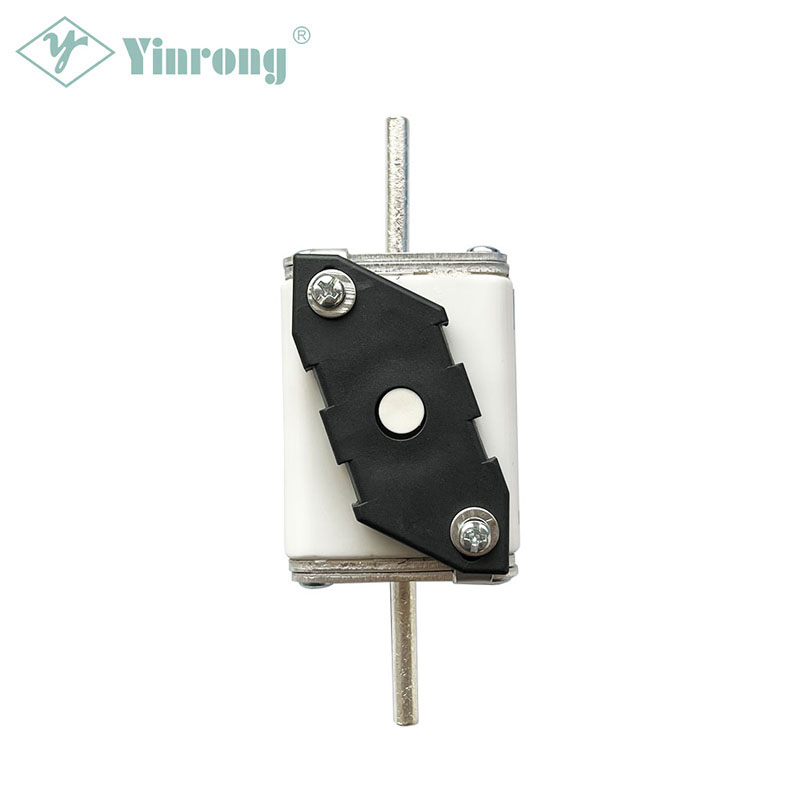

• ビジュアル マイクロ スイッチのヒューズ切れ表示
⢠世界的に受け入れられるIEC規格に準拠
• 産業用ヒーターおよび溶接装置
■半導体
・DCコモンバスシステム
■ESSバッテリーパック
ハイブリッド PV-BESS インバーター
• 電力変換システム
■その他の電力変換装置
⢠中華人民共和国
モデル/サイズ | 定格電圧 (V) | 定格電流 (A) | 遮断容量 (kA) | 全体寸法 | |||||
---|---|---|---|---|---|---|---|---|---|
A±2.5 | B±2.5 | C±2.5 | D±3 | E±2 | F±1 | ||||
YRSA1-GK | 1250VAC/1000VDC | 160-630A | AC: 150kA DC: 100kA | 138 | 108 | 80 | 69 | 53 | 25 |
