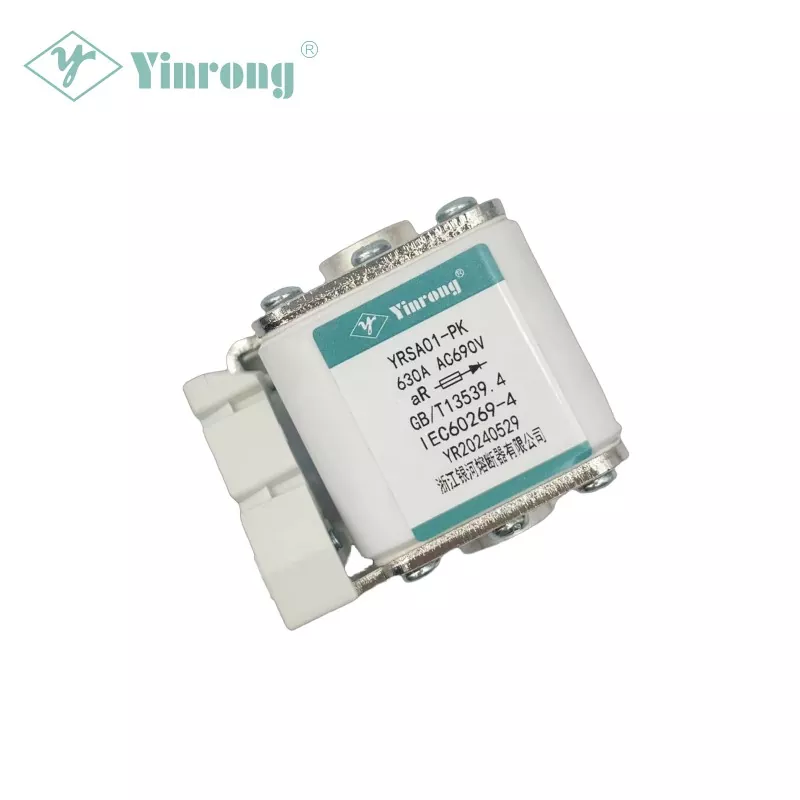

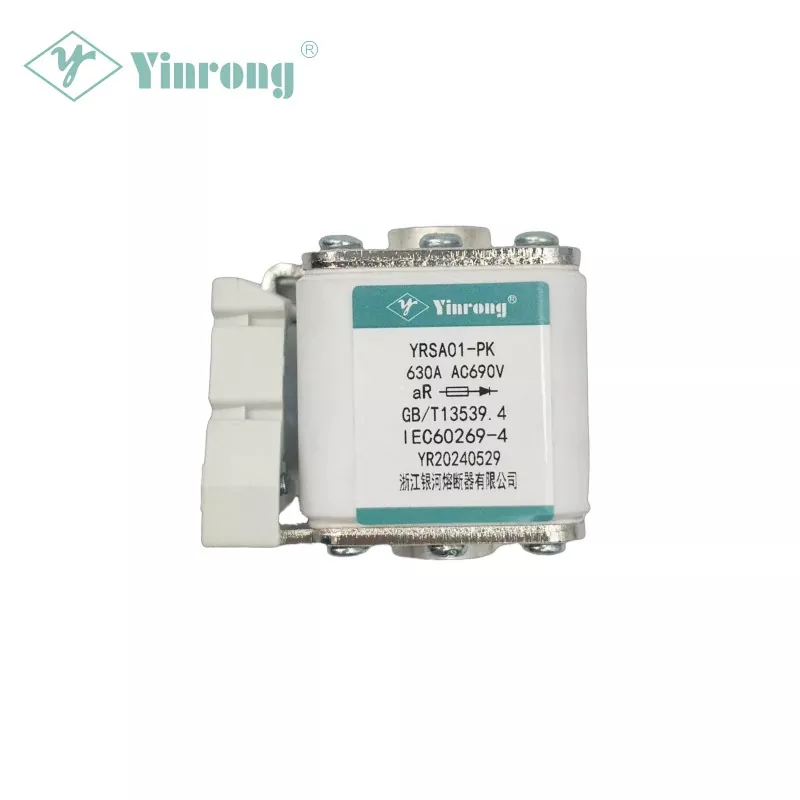

690V 高遮断容量半導体ヒューズ

YRSA01-PK 690V

Galaxy Fuse (yingrong) は、40A ～ 630A の電流範囲と 200kA の優れた遮断定格を備えた AC 690V システム用に設計された 690V 高遮断容量半導体ヒューズの専門サプライヤーです。 aR クラスのヒューズとして、正確に特性化された I2t 値による卓越した電流制限性能を実現し、IEC60269-4、GB/T13539.4、および CE 認定に完全準拠しており、重工業環境におけるパワーエレクトロニクス保護の堅牢な選択肢となっています。

モデル:YRSA01-PK 690V

お問い合わせを送信

製品説明

Galaxy Fuse (yingrong) は、インバーター、ドライブ、半導体デバイスなどの AC 690 V 電力変換装置の保護に特化した製品シリーズである 690 V 高遮断容量半導体ヒューズの専門サプライヤーです。このシリーズは、システムの稼働時間とコンポーネントの安全性が最優先される、最も要求の厳しい産業条件下で信頼性の高い過電流および短絡保護を提供するように設計されています。

690V 高遮断容量半導体ヒューズは、40A ～ 630A の連続電流スペクトルをカバーし、さまざまな電力段に対応します。このヒューズは、aR 用途カテゴリにより、故障電流に対する極めて高速な応答を保証し、エネルギーの漏洩を最小限に抑え、敏感な IGBT やサイリスタへの熱ストレスを軽減します。 690V AC での卓越した 200kA 遮断容量は、このクラス最高の容量であり、重大な短絡イベントが発生した場合でも安全かつ信頼性の高い遮断を保証し、システム設計者に優れた安全マージンを提供します。

この製品ラインは国際的な IEC60269-4 と中国の GB/T13539.4 規格の両方に厳密に準拠しており、欧州市場で受け入れられるための CE 認証を取得しています。このシリーズは、明確に指定されたプレアーク放電および総クリアリング I²t 値を備えた複数のアンペア定格で入手可能であり、上流および下流の保護デバイスとの正確な調整が可能になります。このレベルの詳細なパラメータ化により、エンジニアは選択的保護スキームを自信を持って実現でき、障害の分離を確保しながら迷惑なトリップを削減できます。

技術仕様を超えて、690V 高遮断容量半導体ヒューズは、安全で低抵抗の接続を実現する M8 スタッド端子を備えた堅牢な構造で構築されています。 yingrong は、時間電流特性や電流制限曲線を含む完全な技術文書を提供し、正確なシステム設計を容易にします。各製造ロットは、ISO 9001:2015 認定の製造施設と、冶金、再生可能エネルギー、鉄道輸送用途における広範な現場経験に裏付けられた、要素の精密エッチング、均質な消弧媒体の充填、包括的な工場テストなどの厳格な品質保証手順を受けます。 690V 高遮断容量半導体ヒューズを選択するということは、システムの安全性、保護調整、および長期的な動作信頼性を優先することを意味します。

パラメータ

シリアルナンバー	定格電流 A	プレアークI²t A²s	溶けるI²t A²s	消費電力 W
1	40	49	278	8
2	50	76	488	10
3	63	112	759	12
4	80	200	1180	15
5	100	330	2200	20
6	125	600	3700	24
7	160	1050	7300	30
8	200	1900	13300	34
9	250	3500	24100	40
10	315	6500	44100	48
11	350	8800	59100	54
12	400	15400	98500	60
13	450	20300	138500	66
14	500	29400	186100	70
15	550	38100	231200	75
16	630	52100	319000	79

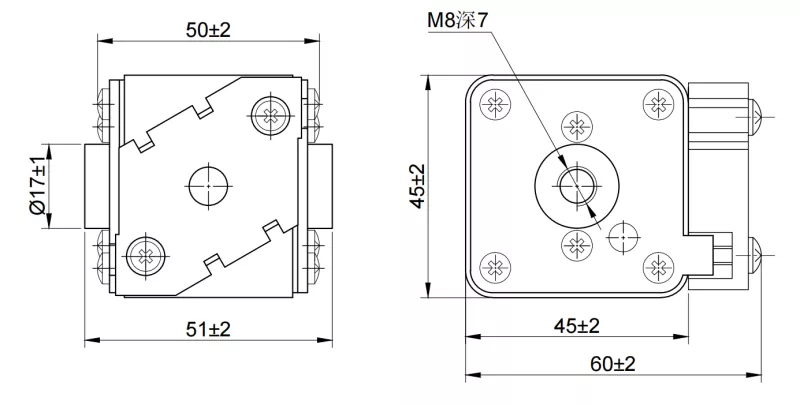

サイズ(mm)

承認と規格

・GB/T13539.4

・IEC60269-4

動作クラス

・gR

・aR

特徴と利点

・200kAの優れた遮断容量

·精密に特性化されたI²t値

・幅広い電流選択（40A～630A）

・M8スタッド端子設計

·完全な技術文書

アプリケーション

·高出力産業用ドライブ

・風力タービンコンバータ

・冶金圧延機

·鉱山電気システム

・大規模UPSとバックアップ電源

原産国

・中華人民共和国

従来の溶断と非溶断

定格電流 (A）	従来の時間（h）	従来の電流
		「gR」
		インフ	もし
ln≤63	1	1.13ln	1.6ln
63＜インチ≦160	2
160＜ln≦400	3
400＜ln	4
注：lnはヒューズの定格電流です。 lnf は従来の非溶断電流です。 if は従来の溶断電流です。
