BESS 火災の後、ついに aR と gG が同じものではないことに気づきました

充電ステーション、エネルギー貯蔵システム、インバータ、およびリチウム電池パックで働くビジネス オーナー、エンジニア、調達専門家にとって、痛ましいほどおなじみのシナリオがあります。コンポーネントのコストを削減するために、調達チームはより安価なオプションを選択します。つまり、専用の aR 速断ヒューズを放棄し、低コストの既製の gG 遅断ヒューズを採用するのです。

価格差は1個あたり数十元程度です。紙の上ではコストは下がります。しかし、バッチ納品後に現場で短絡が発生すると、計算が逆転し、修理、電源モジュールの交換、顧客補償、ダウンタイムの損失が合計で数万元に達します。最悪の場合、エネルギー貯蔵容器全体が炎上します。これは誇張ではありません。

単一のヒューズの見落としがエネルギー貯蔵プロジェクト全体を危険にさらす可能性がある

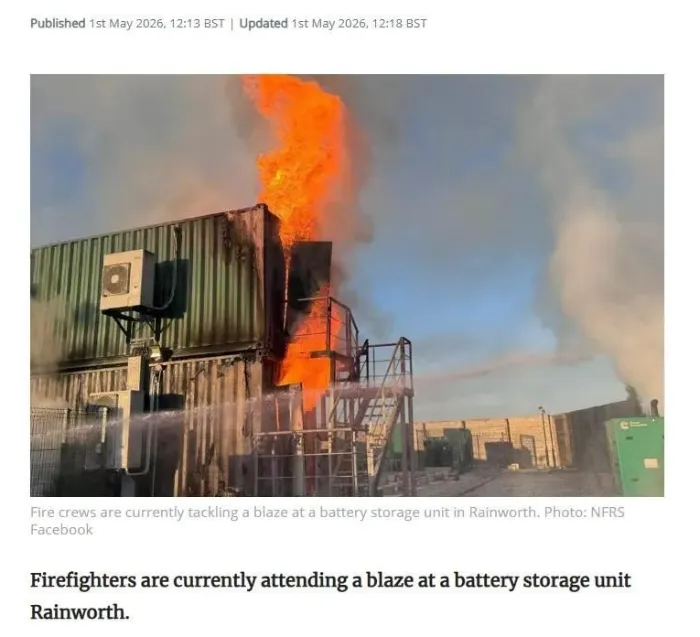

2026年5月、英国ノッティンガムシャー州レインワース近くのラフスレーン炭鉱現場でバッテリーエネルギー貯蔵システム火災が発生した。積み重ねられた2つの貯蔵コンテナから濃い黒煙が立ち上り、両方とも炎に包まれた。この施設は定格出力 7.5MW/7.5MWh で、LG バッテリーが供給され、2017 年に稼働しました。英国で稼働を開始した 7 番目の系統規模の BESS です。

正式な原因はまだ調査中ですが、業界関係者はそのパターンをよく知っています。BESS の火災は、ほとんどの場合、電気保護の故障に関連しています。バッテリークラスターの短絡電流は、高い DC 電圧、大規模な電流、そして自然なゼロクロス点がないという特徴があります。保護装置が仕様を満たしていない場合、または品質が標準以下である場合、故障電流を時間内に解消することができません。熱が蓄積し、その結果、次々とコンテナが発火するという連鎖反応が起こります。

数十元のヒューズは、BESS の完全な損失、数か月のダウンタイム、高額の賠償請求、および長期的なブランドの損傷につながる可能性があります。それはトレードオフにする価値があるでしょうか?

多くの場合、gG 遅断ヒューズと aR 速断ヒューズを区別できません

広く広まっている誤解は単純です。「両方ともヒューズであり、電流の定格が一致していれば動作する」というものです。

gG ヒューズは元々、住宅用および軽商用 AC アプリケーション、すなわち低電流、低障害エネルギー シナリオにおける低電圧配電パネルおよびケーブルの過負荷保護用に設計されました。 DC 充電ステーションやエネルギー貯蔵システムに設置することは、一般開業医に緊急心臓手術を依頼するようなものです。この不一致により、次の 2 つの重大な欠陥が明らかになります。

応答が遅いため、大きな短絡電流を遮断できない

充電ステーションやエネルギー貯蔵システム内の IGBT および SiC パワー デバイスは非常に壊れやすいものです。短絡の瞬間に大量のサージ電流が発生し、マイクロ秒単位でモジュールが破壊される可能性があります。 gG ヒューズはアーク時間が長いため、膨大な量の故障エネルギー (I²t) が通過します。ヒューズが最終的に障害を解消するまでに、たとえ障害が発生したとしても、高価な電源モジュールはすでに破壊されており、コンタクタの接点は溶接で閉じられ、アーク放電が周囲の物質に発火することがよくあります。

不十分な DC 消弧能力

直流電流には自然なゼロクロス点がないため、アークの消滅が本質的に困難になります。標準の gG ヒューズエレメントには、緩く充填された石英砂のみが含まれており、専門的な消弧剤や硬化プロセスは含まれていません。高電圧の DC 短絡状態では、アークをすぐに消すことができず、ハウジングの破損、砂の漏れ、内部ケーブルの発火につながります。これらはすべて、BESS コンテナ火災の典型的な前兆です。

ギャラクシーヒューズ aR Semiconductor 速断ヒューズと gG の実際の違いは何ですか?

ギャラクシーヒューズ 高速ヒューズは、DC 充電ステーション、エネルギー貯蔵、インバーター専用に設計されており、材料、製造プロセス、性能のすべてにおいて通常の gG 製品を上回ります。

正確に制御されたI²tはコアコンポーネントの保護を優先します

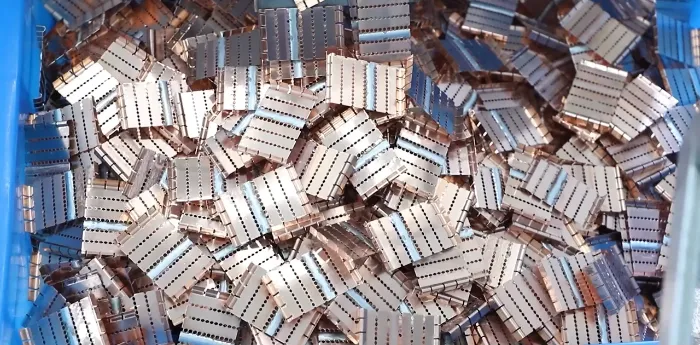

ギャラクシーヒューズ は、純銀または銀メッキされた銅の可溶要素を利用しています。銀の導電率は銅の 1.6 倍であり、大幅に高速な応答を実現します。通過 I²t 値を正確に制限することで、障害エネルギーが吸収され、回路がミリ秒以内にクリアされ、IGBT や SiC デバイスへの熱ストレスが最小限に抑えられ、高価なパワー半導体が保護されます。

銀メッキ構造により、金属疲労や腐食に対する優れた耐性も備えています。充電/放電操作を繰り返すことで機器が毎日オンとオフを繰り返す場合でも、ヒューズは煩わしいトリップを起こすことなく、長期間にわたって信頼性を維持します。

厳しい高温環境向けに設計されたプレミアム素材

ヒューズ本体には 95% の高純度アルミナ セラミックが使用されており、業界で一般的に使用されている低コストの 75% セラミックは使用されません。これにより、密閉された筐体や屋外の太陽光に長時間さらされた場合でも、高温耐性、熱衝撃耐性、および安定した絶縁が保証されます。ハイパワー シリーズは純銅端子 (真鍮の 2 倍のコスト) を使用しており、全負荷動作時の温度上昇を抑え、接点の過熱、アーク放電、孔食を排除します。

自動車グレードの消弧硬化プロセス

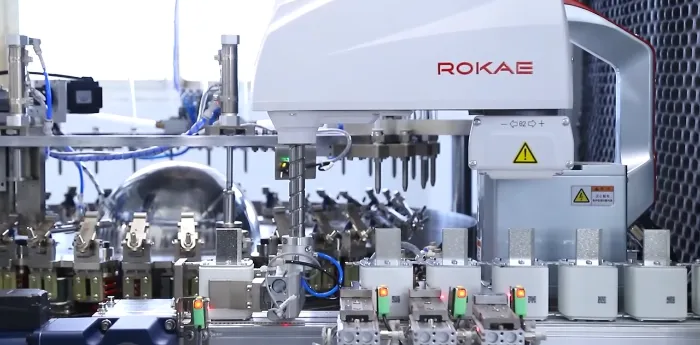

一般的な gG ヒューズのほとんどは、硬化ステップを完全に省略して、単に緩い石英砂を充填するだけです。 Galaxy Fuse は、特殊な消弧剤と組み合わせた高純度の石英砂を使用し、その後 8 時間の高温と低温のサイクル硬化プロセスを経ます。その結果、均一な密度の統合されたフィラーが得られ、短絡時のアークを迅速に抑制し、ハウジングの破壊や砂の漏れを確実に防ぎ、高遮断容量条件下での火災の危険を根本的に排除します。

高電圧傾向に対応する全電圧および遮断容量をカバー

Galaxy Fuse 高速ヒューズシリーズDC750V、1000V、1500Vをカバーし、最大DC250kAの遮断容量を備えています。これは、標準の DC 充電器から 800V の超高速充電ステーション、大規模な C&I エネルギー貯蔵システムに至るまで、あらゆる範囲に及びます。すべてのシリーズは UL、TUV、CE、および CCC 認証を取得しており、国内および輸出プロジェクトの両方の承認を簡素化します。

信頼できる業界パートナー: Galaxy Fuse — 40 年以上にわたる卓越性

Zhejiang Galaxy Fuse Co., Ltd.は1980年に設立され、研究開発、テスト、製造、販売を統合した専門のヒューズメーカーです。同社は旧機械工業省管轄の主要企業であり、国内有数のヒューズメーカーとして認められています。

コア技術力:

●ヒューズ製造における48以上の実用特許および発明特許。 2017年に国家ハイテク企業として認定されました

●認証マネジメントシステム：IATF16949、ISO9001、ISO14001、ISO45001

●GB13539、IEC60269、VDE0636などの国際規格に準拠した製品です。

●ヨーロッパ、アメリカ、アフリカなど80以上の国と地域に輸出されています。

エネルギー貯蔵システム用の高速ヒューズは、Galaxy Fuse の重要な焦点領域です。 BESS アプリケーションの厳しい要求 (最大 1500 V の DC 電圧、数百キロアンペアに達する短絡電流、密閉型バッテリー環境での絶対的な消弧信頼性の必要性) に対応するため、Galaxy Fuse エネルギー貯蔵シリーズ製品は、純銀可融要素と高純度石英砂消弧媒体を採用し、最適化されたネック構造設計と組み合わせています。これにより、極端な障害条件下でもマイクロ秒レベルの応答と信頼性の高い遮断が保証されます。

最終的な考え

充電ステーションやエネルギー貯蔵システムの総コストに換算すると、1 台あたり数十元の差は無視できるほどです。しかし、それが保護するのは、システム全体の中で最も高価なコンポーネントであるパワー半導体であり、最終的には耐用年数全体にわたる資産の信頼性です。

ノッティンガムの BESS 火災は、一見取るに足らないコンポーネントでも、障害が発生すると安全チェーン全体の最も弱い部分になる可能性があることを、厳粛に思い出させてくれます。エネルギー貯蔵および充電インフラは、一般的な配電とは根本的に異なります。高い DC 電圧、大量の短絡電流、自然なゼロクロスがないため、厳密な選択、正確な I²t 調整、妥協のない品質管理が求められます。

本当に犠牲となるのは、適切に指定された速断ヒューズではありません。それは、動作する必要がないと期待していた遅断ヒューズです。

ギャラクシーヒューズは、材料配合および構造設計から消弧プロセスに至るまで、高品質ヒューズの開発に 40 年以上専念してきました。あらゆる段階で国際的な業界リーダーと比較して評価されています。 Galaxy Fuse 高速ヒューズは、充電ステーション、BESS 電力変換システム、太陽光発電インバータにわたって、世界中の多数のプロジェクトに導入されており、大規模な納入と長期の現場運用によって実証されています。

安全性は妥協できる領域ではありません。 I²t 調整から完全なシステム保護ソリューションまで、エネルギー貯蔵または充電インフラストラクチャ用のヒューズの選択に関する技術サポートについては、こちらをご覧ください。ギャラクシーヒューズ に問い合わせる技術チーム。当社は、プロジェクトの全過程を通じてエンドツーエンドのエンジニアリング サポートを提供します。
