速断型ヒューズと通常のヒューズ: 本当の違いは何ですか?

パワー エレクトロニクス システム設計では、ヒューズの選択が機器の安全マージンと障害保護の有効性を直接決定します。速断ヒューズと通常のヒューズを比較する場合、多くのエンジニアは、材料科学、応答メカニズム、アプリケーション シナリオにおける基本的な違いを無視して、定格電流と電圧のみに基づいて大まかな選択を行っています。この見落としは、新エネルギーおよびエネルギー貯蔵システムに重大なリスクをもたらす可能性があります。

この記事では、エンジニアが正確な選択を決定できるように、構造設計やヒューズ機構からアプリケーションの境界に至るまで、速断ヒューズと通常のヒューズの主要な違いを体系的に分析します。

構造と材質：「金属線」から「精密可溶体」まで

一般的なヒューズの可溶体は幾何学的な形状の金属線で作られており、構造が簡単で製造コストが低いのが特徴です。その溶断ロジックは、過負荷電流自体によって生成されるジュール熱に依存しています。蓄熱が融点に達すると素子が溶けて回路が開きます。この設計により、ケーブルやワイヤの過負荷保護など、迅速な応答が重要ではないシナリオに適しています。

ただし、速断ヒューズは、材料と構造の両方において特別に最適化されています。その可融性要素は純銀、銀メッキ銅、または純銅でできており、狭い円形の穴のネックを備えた長方形の薄いストリップの形状であり、特定の位置に事前に配置された低融点のはんだスポットがあります。この設計の独創性は、過負荷または低倍数の短絡電流が発生すると、はんだスポットが最初に溶け、冶金効果によって狭くなったネック部分での素子の切断が加速され、マイクロ秒からミリ秒で回路を遮断できるという事実にあります。

本質的に、通常のヒューズは「自然な熱蓄積」に依存しているのに対し、速断ヒューズは構造および材料工学を通じて「積極的な加速遮断」を実現します。これが 2 つの間の最も根本的な違いです。

応答速度: ミリ秒とマイクロ秒のギャップ

応答速度は、2 つのヒューズ タイプの最も直感的な差別化要因です。

通常のヒューズの場合、溶断時間は過負荷電流倍数に反比例し、定格値を超える電流が大きくなるほど溶断時間は短くなります。逆に、過負荷の倍数が低い場合、溶断時間は数秒またはそれ以上に延長される場合があります。ケーブルには一定の熱容量と短期間の過負荷耐性があるため、この「時間遅延」特性はケーブル保護では許容されます。

速断ヒューズはまったく異なる動作をします。低融点のはんだスポットの「加速」メカニズムと、狭まったネック構造の電流密度集中効果のおかげで、速断ヒューズはミリ秒、さらにはマイクロ秒以内に回路をクリアできます。この極端な速度は、それ自体が目的ではなく、半導体デバイス (IGBT、SiC MOSFET、整流ダイオードなど) が耐えられる制限時間内に故障電流を除去するためのものです。半導体の熱耐性は通常、ミリ秒程度であり、通常のヒューズはこの保護要件を満たすことができません。

アプリケーション シナリオ: 保護ターゲットによる選択ロジックの定義

速断ヒューズと通常のヒューズの用途の境界は、それぞれの応答特性によって自然に定義されます。

通常のヒューズは、主にケーブルやワイヤの過負荷や短絡保護に使用されます。ケーブルには一定の熱慣性があります。短期間の過負荷は直ちに絶縁損傷を引き起こすわけではないため、ヒューズの動作がある程度遅れることは許容されます。これは、通常のヒューズが建物の配電線や産業用電力線で広く使用され続けている理由の説明になります。

一方、速断ヒューズは、半導体パワーデバイスと整流器アセンブリを保護するように設計されています。太陽光発電インバータ、DC 充電ステーション、およびエネルギー貯蔵コンバータ (PCS) では、IGBT および SiC モジュールは過電流に対して非常に脆弱です。いったん短絡が発生すると、数百マイクロ秒以内に電流を解消する必要があります。そうしないと、デバイスが永久に損傷します。速断ヒューズはまさにこの要件に対する解決策です。

特にエネルギー貯蔵システム (ESS) では、高速ヒューズの適用が重要です。バッテリークラスターの短絡電流は、高い DC 電圧、高い電流の大きさ、自然なゼロクロスがないことを特徴としており、遮断容量と消弧性能に厳しい要求が課されます。エネルギー貯蔵用の高速 DC ヒューズは、素早い応答を提供するだけでなく、高電圧 DC 条件下で再点火することなくアークを確実に消滅させると同時に、バッテリー クラスターが供給できる非常に高い短絡電流を処理するのに十分な遮断容量を提供する必要があります。

IEC 分類: aR と gG の間の技術的差異

国際電気標準会議 (IEC) のヒューズ規格の観点から、速断ヒューズと通常のヒューズの違いはさらに定量化され、標準化されています。

通常のヒューズは通常、次のような状態に該当します。gG(フルレンジ ケーブル保護) クラス。完全な過負荷および短絡保護を提供しますが、動作時間が比較的長く、一般配電およびケーブル保護に適しています。

速断ヒューズは以下に属します。aR(部分範囲半導体保護) クラス。 aR ヒューズは、半導体デバイス保護用に特別に設計されており、極めて低い I²t 値 (通過エネルギー) と強力な電流制限機能を備えています。故障のごく初期の段階で故障電流を遮断し、半導体デバイスの耐力内に故障エネルギーを制限します。 aR ヒューズは低倍数過負荷保護を処理しません。この機能は制御システムまたはコンタクタに割り当てられ、明確な機能階層を形成します。

ギャラクシーヒューズ: 新エネルギーおよびエネルギー貯蔵用の高速ヒューズ ソリューション

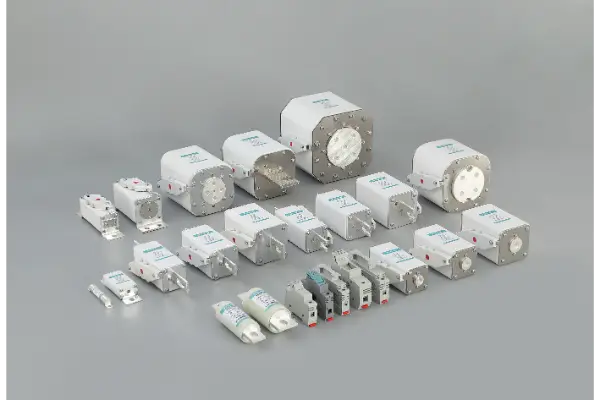

ギャラクシーヒューズはヒューズの研究開発と製造において 40 年以上の経験があり、速断ヒューズ分野で深い技術的専門知識を構築しています。太陽光発電インバータ、DC 充電ステーション、エネルギー貯蔵コンバータなどの新エネルギー アプリケーション向けに、Galaxy Fuse は包括的な高性能高速ヒューズを提供します。

エネルギー貯蔵システム専用高速ヒューズは、Galaxy Fuse の重要な焦点領域です。エネルギー貯蔵システムでは、一般的な産業用途よりもはるかに多くのことがヒューズに求められます。最大 1500V の DC 電圧、数百キロアンペアに達する短絡電流、密閉されたバッテリー環境における絶対的な消弧および遮断の信頼性の必要性などです。 Galaxy Fuse エネルギー貯蔵シリーズ製品は、純銀の可溶要素と高純度の石英砂消弧媒体を使用し、最適化されたネック構造設計と組み合わせて、極端な障害条件下でもマイクロ秒レベルの応答と信頼性の高い遮断を保証します。

主要な技術的利点:

●純銀/銀メッキ銅エレメント：低い融点と高い導電性により迅速な応答が保証されます

●最適化されたネック構造：一貫したアーク遮断のための融着点の正確な制御

●高純度石英砂アーク焼入れ：アークエネルギーを急速に吸収し、再点火を抑制します。

●完全な認証:製品は IEC60269、GB13539、およびその他の国際規格に準拠しており、複数のシリーズが UL、TUV、CE 認証を取得しています

●完全な技術データサポート：測定された I²t 曲線とカットオフ電流曲線を提供し、エンジニアによる正確なシステム保護調整計算を容易にします。

結論

速断ヒューズと通常のヒューズの違いは、「速いか遅いか」という表面レベルをはるかに超えています。材料の選択と構造の最適化から、応答メカニズムと IEC 分類に至るまで、この 2 つはまったく異なる保護哲学を表しています。

通常のヒューズはケーブルの「熱容量」を保護します。速断ヒューズは、半導体の「壊れやすい窓」を保護します。今日の急速に成長している新エネルギーおよびエネルギー貯蔵分野では、速断ヒューズの独自の価値を理解し、適切に活用することは、すべてのパワー エレクトロニクス エンジニアにとって必須のスキルです。

ギャラクシーヒューズ – 46 年以上にわたって高品質のヒューズ製造に取り組み、世界の新エネルギーおよびエネルギー貯蔵システムに安全で信頼性の高い回路保護ソリューションを提供することに専念しています。

エネルギー貯蔵または新エネルギー機器用の高速ヒューズの選択に関する技術サポートについては、こちらまでお問い合わせください。ギャラクシーヒューズ に問い合わせる技術チーム。
