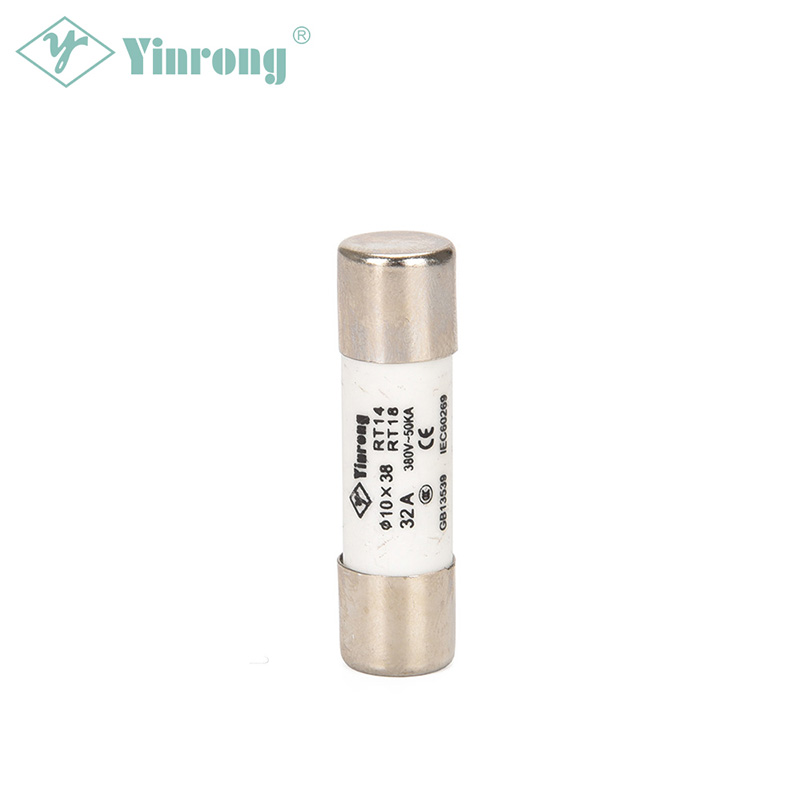

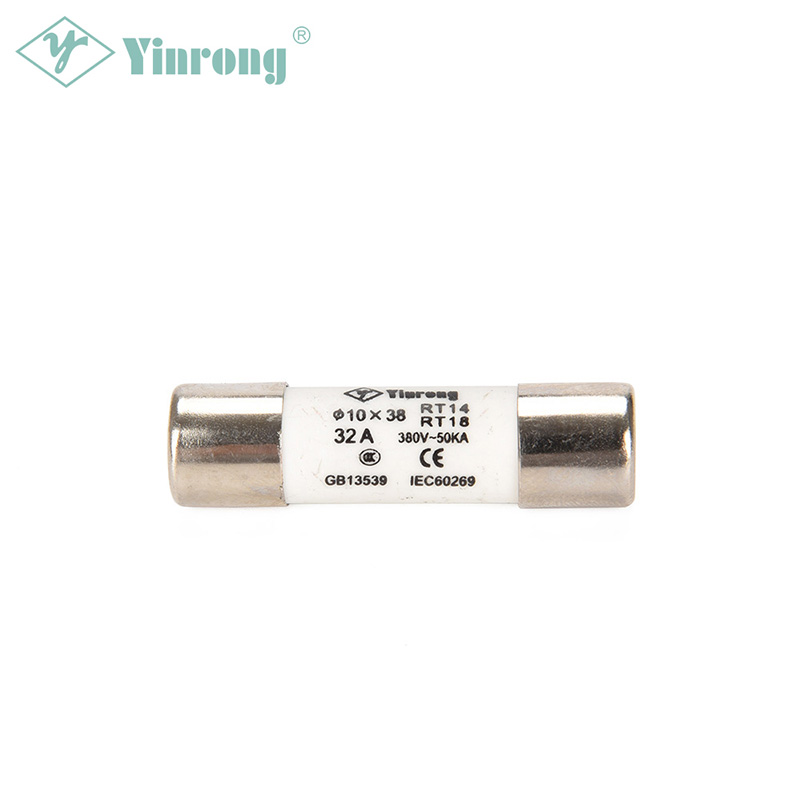

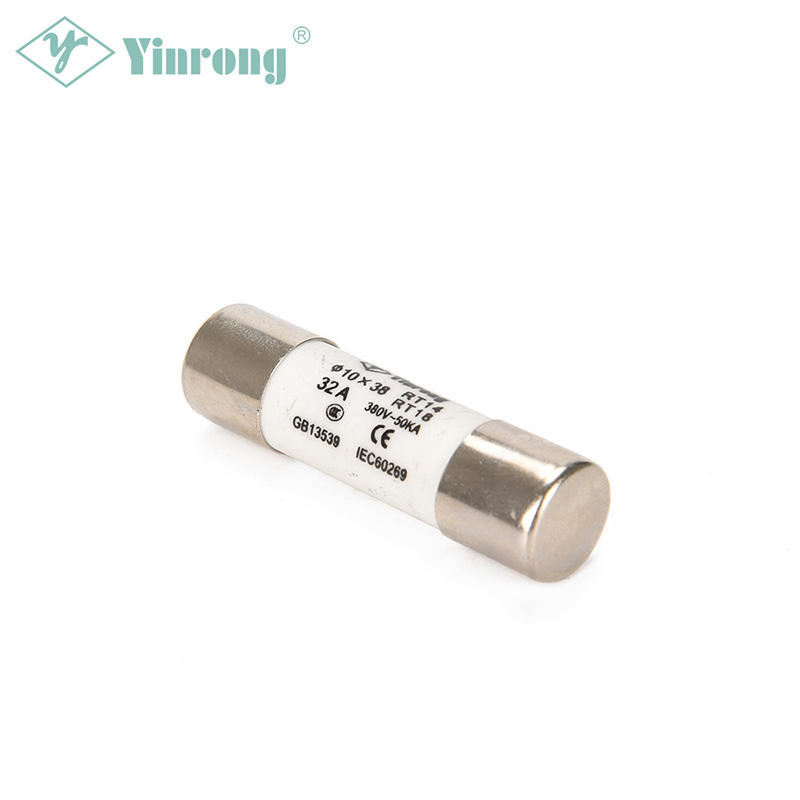

500VAC 32A 10×38mm 円筒形 HRC ヒューズリンク

RT18-32

RT18-500VAC 32A 10×38mm 円筒形 HRC ヒューズリンクは、gG/gL、aM、aR などの一般産業用途の幅広い保護をカバーするように特別に設計されています。 10×38mmの規格サイズの円筒形ヒューズリンクで、コンパクトな構成で省スペース化が可能です。 RT18-32 10×38mm ヒューズリンクは、2A ～ 32A の複数のアンペア定格で利用可能で、モーター、変圧器、低電圧配電、制御回路など、さまざまな産業用途の特定の要件に適合するのに役立ちます。

モデル:RT18-32

お問い合わせを送信

製品説明

500VAC 32A 10×38mm 円筒形 HRC ヒューズリンク

承認と規格

• IEC60269-1
• IEC60269-2

動作クラス

• gG/gL
• 午前
•aR

特徴と利点

• 250VAC、380VAC、500VAC、690VAC の配電回路とさまざまな産業用途をカバー
• 2 ～ 32A アンペア定格が利用可能
• フルレンジ保護
• 世界的に受け入れられる IEC 規格に適合
• 標準化された円筒構造
• 温度上昇を抑える低消費電力性能
・DINレール取り付け可能

アプリケーション

・一般産業用途
• モータードライブ
• LVネットワーク
• ケーブル保護
• ソリッドステートリレー
・半導体デバイス
• 電力整流器
• 無停電電源装置
• コンバーター

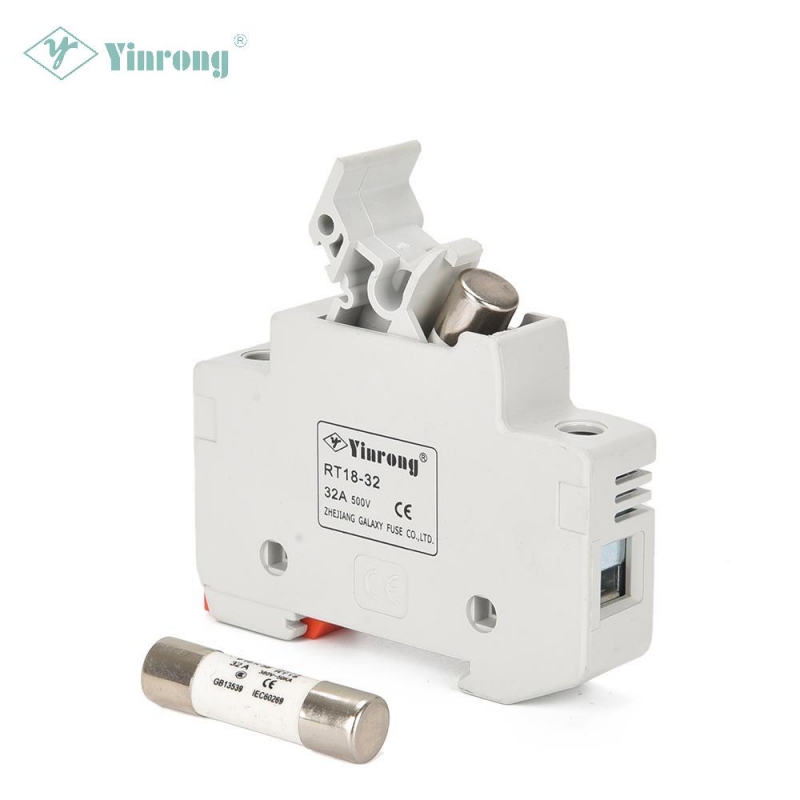

推奨ヒューズホルダー

・インジケータなし：RT18-32ヒューズホルダー
・インジケータ付：RT18-32Xヒューズホルダー

原産国

• 中華人民共和国

パラメータ

モデル/サイズ	定格電圧(V)	定格電流(A)	全体の寸法
モデル/サイズ	定格電圧(V)	定格電流(A)	ΦC	A	イチジク。
10.3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	図1
5x20	250	0.5、1、2、4、6、10、12、13	5	20	図2
5x25	250	0.5、1、2、4、6、10、12、16	5	25
6x20	250	0.5、1、2、4、6、10、12、16	6	20
6.3x23	250	0.5、1、2、4、6、10、12、16、20	6.3	23
6.3x25	250	0.5、1、2、4、6、10、12、16、20	6.3	25
6.3×31.5	250/500	0.5、1、2、4、6、10、12、16、20	6.3	31.5
8.5x23	250	0.5、1、2、4、6、10、12、16、20、25	8.5	23
8.5×31.5	250/500	0.5、1、2、4、6、10、12、16、20、25	8.5	31.5
8.5×36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10.3x28.5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10.3x31.5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10.3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10.3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10.3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14.3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14.3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14.3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14.3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15×50	380/500	20、25、32、40、50	15	50
16.7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18×50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20.5×40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20.5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20.5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20.5x127	690	0.5、1、2、4、6、8、10、12、16、20、25、32	20.5	127
22.2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27×60	690	32、40、50、63、80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30×57	690	16,20,25,32,40,50,63,80,100,125	30	57
14.3×51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	図3
20.5×76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20.5×114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114時間
20.5×127H	690	0.5、1、2、4、6、8、10、12、16、20、25、32	20.5	127時間
22.2×58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58時間
27×139H	690	32,40,50,63	27	139H
27×147H	690	32,40,50,63	27	147時間
