500VAC125A22×58mm円筒形HRCヒューズリンク

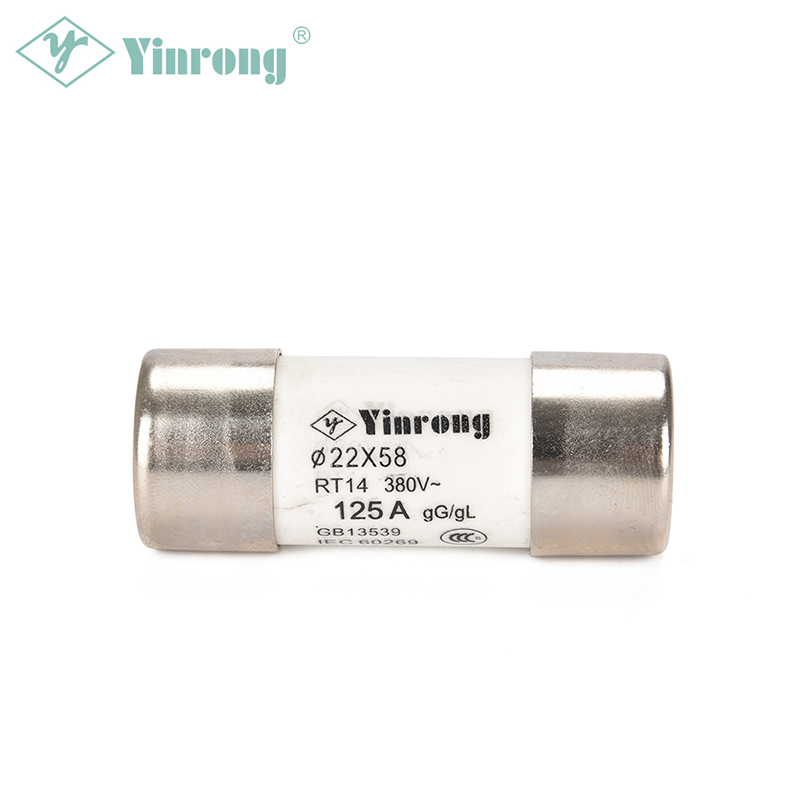

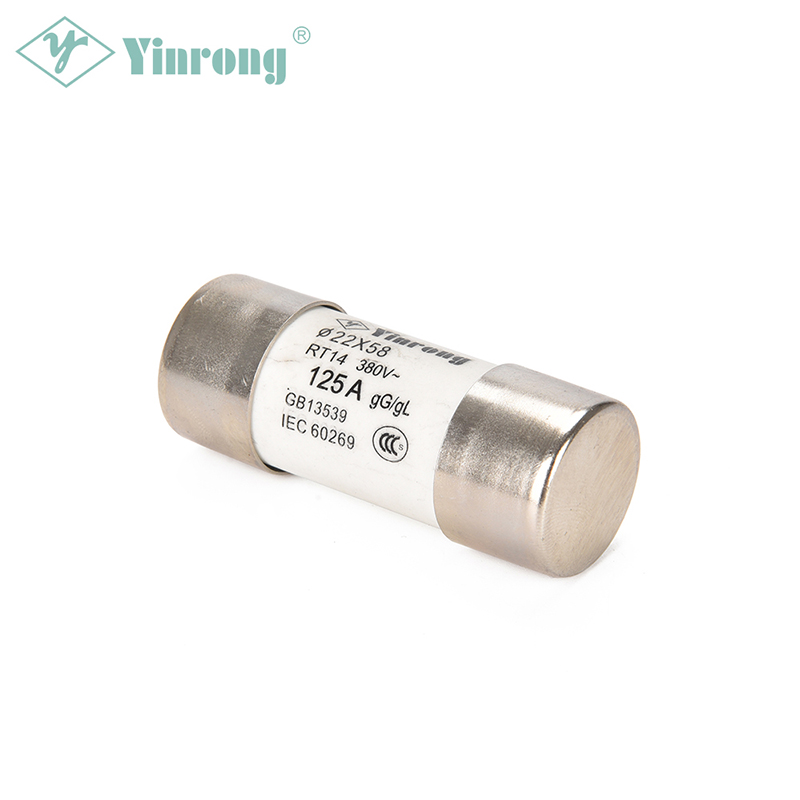

RT18L-500VAC 125A22×58mm円筒形HRCヒューズリンクは、gG / gL、aM、aRなどの一般的な産業用アプリケーションの幅広い保護をカバーするように特別に設計されています。 22×58mmの標準サイズのこの円筒形のヒューズリンクは、コンパクトな構成で作られ、より多くのスペースを節約できます。 RT18L-12522×58mmヒューズリンクは、10Aから125Aまでの複数のアンペア定格で利用可能であり、モーター、変圧器、低電圧分配、制御回路などのさまざまな産業用アプリケーションの特定の要件に適合させるのに役立ちます。

お問い合わせを送信

製品説明

承認と基準

•IEC60269-1
•IEC60269-2

操作のクラス

•gG/gL
•aM
•aR

機能と利点

•250VAC、380VAC、500VAC、および690VACの配電回路とさまざまな産業用アプリケーションをカバーします
•10-125Aアンペア定格が利用可能
•フルレンジ保護
•世界的に受け入れられるためのIEC規格に適合
•標準化された円筒構造
•温度上昇を抑えるための低消費電力性能
•DINレールマウント可能

アプリケーション

•一般的な産業用アプリケーション
•モータードライブ
•LV-netは機能します
•ケーブル保護
•ソリッドステートリレー
•半導体デバイス
•パワー整流器
•中断できない電源システム
•コンバーター

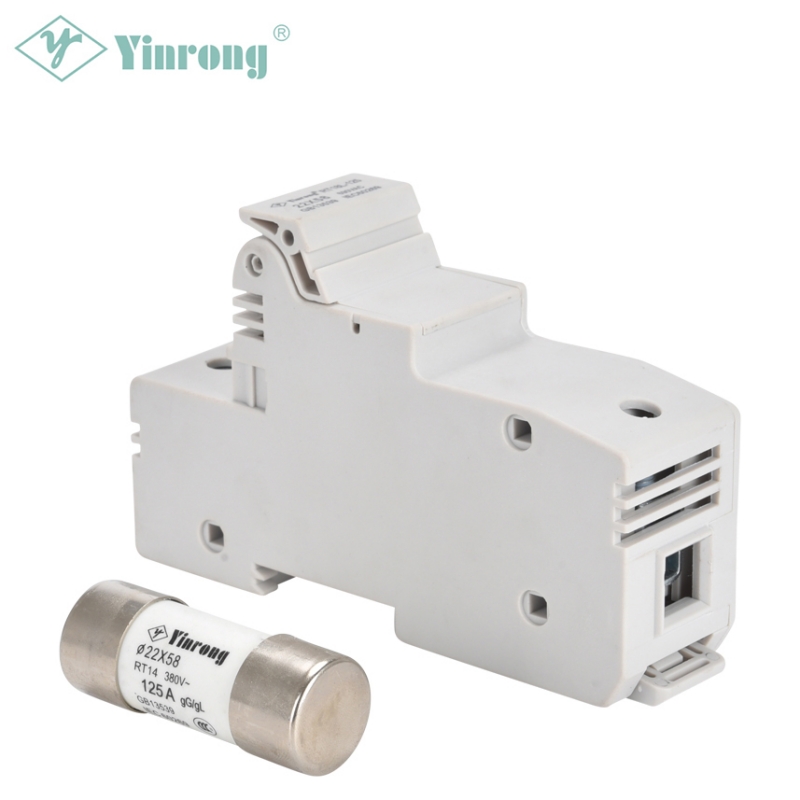

推奨ヒューズホルダー

•RT18L-125ヒューズホルダー

原産国

•中華人民共和国

パラメーター

モデル/サイズ	定格電圧（V）	RatedCurrent（A）	全体寸法
モデル/サイズ	定格電圧（V）	RatedCurrent（A）	ΦC	A	図。
10.3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	図1
5x20	250	0.5、1、2、4、6、10、12、13	5	20	図2
5x25	250	0.5、1、2、4、6、10、12、16	5	25
6x20	250	0.5、1、2、4、6、10、12、16	6	20
6.3x23	250	0.5、1、2、4、6、10、12、16、20	6.3	23
6.3x25	250	0.5、1、2、4、6、10、12、16、20	6.3	25
6.3 x 31.5	250/500	0.5、1、2、4、6、10、12、16、20	6.3	31.5
8.5x23	250	0.5、1、2、4、6、10、12、16、20、25	8.5	23
8.5 x 31.5	250/500	0.5、1、2、4、6、10、12、16、20、25	8.5	31.5
8.5 x 36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10.3x28.5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10.3x31.5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10.3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10.3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10.3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14.3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14.3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14.3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14.3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15x50	380/500	20,25,32,40,50	15	50
16.7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20.5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20.5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20.5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20.5x127	690	0.5、1、2、4、6、8、10、12、16、20、25、32	20.5	127
22.2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	690	32、40、50、63、80	27	60
27x139	690	32、40、50、63	27	139
27x147	690	32、40、50、63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14.3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	図3
20.5 x76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20.5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114H
20.5x 127H	690	0.5、1、2、4、6、8、10、12、16、20、25、32	20.5	127H
22.2 x58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58H
27x 139H	690	32、40、50、63	27	139H
27x 147H	690	32、40、50、63	27	147H
