DC コンタクタとヒューズはどのように連携して動作しますか?

I. 機能の定義: 役割が明確に定義された 2 層保護アーキテクチャ

DC コンタクタ: 制御可能なエグゼクティブ スイッチ

DC コンタクタは、制御システムのコマンドに従って高電力 DC 回路を接続および切断する電気機械スイッチング デバイスです。充電ステーションの中心となる機能は次のとおりです。

•充電開始/停止制御: BMS または充電コントローラーからのコマンドに応じて閉じて充電パスを確立し、完了時に開いて切断します。

•緊急時の隔離: システムが過熱、過電圧、絶縁不良などの異常状態を検出した場合、コマンドを受信すると制御された電源切断を実行します。

•プリチャージ管理: プリチャージ抵抗と連携して、主回路が通電される前に突入電流を制限し、バスコンデンサを保護します。

DC ヒューズ: パッシブな究極の保護デバイス

ヒューズは、不可逆的な損傷を引き起こす前に故障電流を確実に遮断する使い捨て保護要素です。 DC 充電ステーションで使用される半導体グレードの速断ヒューズと通常の工業用ヒューズの基本的な違いは次のとおりです。

•マイクロ秒レベルの応答: コンタクタの機械的作動に必要な数十ミリ秒よりもはるかに高速です。

•電流制限特性: 故障電流エネルギーを下流のパワーデバイス (IGBT/SiC) の耐力制限内に制限します。

•DC 消弧能力: 再点火のリスクがなく、500V ～ 1500V DC システムで確実に遮断します。

•ポジショニングの概要: コンタクタは制御された「安全ゲート」です。導火線は必要不可欠な「最後の防衛線」です。

II.調整されたマッチングのエンジニアリング ロジック

充電ステーションの保護設計は、単に 2 台のデバイスを同じ筐体に設置するだけではありません。それらの調整関係は、階層化された保護アーキテクチャの中核となる技術ロジックを構成します。

一般的な電源回路トポロジー

グリッド入力 → AC/DC モジュール → DC バス → ヒューズ → メインコンタクタ → プリチャージコンタクタ + 抵抗器 → 車両インターフェース

保護階層と応答タイミング

調整ミスによる典型的な故障モード

主要な設計基準: ヒューズのスルー I²t 値は、保護されたコンタクタの短絡耐性 I²t 値よりも厳密に小さくなければなりません。

Ⅲ．マッチングと選択のための 5 つの主要な技術パラメータ

1. 定格電圧: 十分なマージンを備えた DC 仕様

DC 電流には自然なゼロクロス点がないため、アークの消滅は AC システムよりもはるかに困難です。したがって、DC 専用デバイスの選択ロジックは AC デバイスとは根本的に異なります。

選択原則: ヒューズとコンタクタの両方の定格電圧は、システムの最大 DC バス電圧以上である必要があります。

•800V 充電プラットフォーム → 1000V DC 以上の定格を推奨

・1500V蓄電システム → DC1500V以上の定格を選択する必要があります

エンジニアリング上の警告: DC 固有のデバイスを AC 定格の製品で置き換えることは固く禁止されています。故障遮断中にアークを効果的に消火できないと、壊滅的な結果が生じる可能性があります。

2. 定格電流: コンタクタのマージン、ヒューズの I²t 計算

DC コンタクタ:

•連続電流定格は、充電ステーションの最大出力電流を超える必要があります。

・技術経験係数：約1.2倍での選定を推奨。

DCヒューズ:

•定格電流のみに基づいて選択しないでください。 I²tと遮断容量は総合的に評価する必要があります。

・ヒューズの溶断I²tは、保護対象の半導体モジュール(IGBT/SiC)の耐I²t以下である必要があります。

・技術経験係数：約1.5倍での選定を推奨。

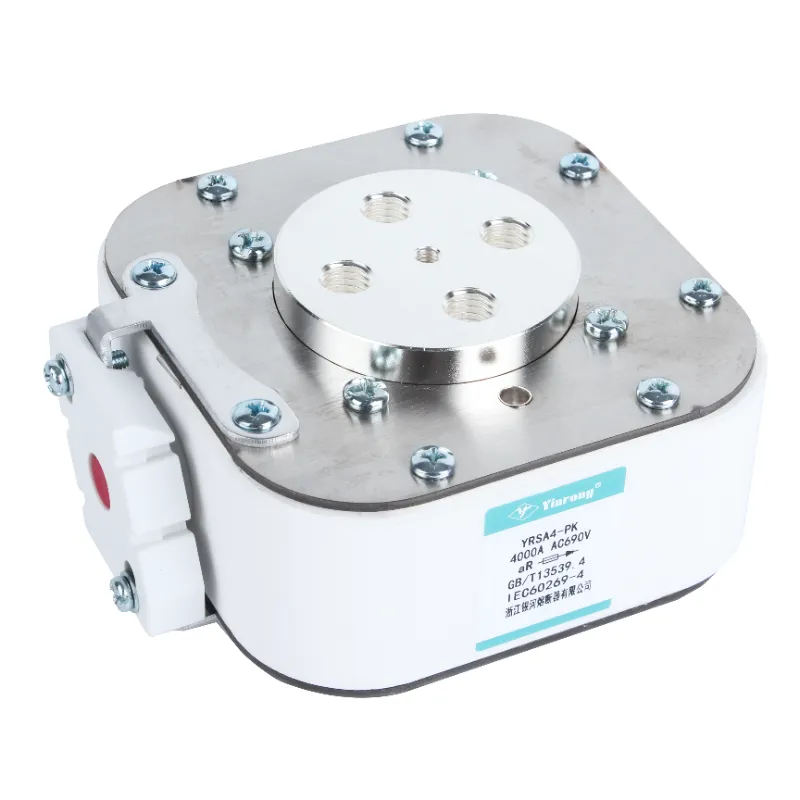

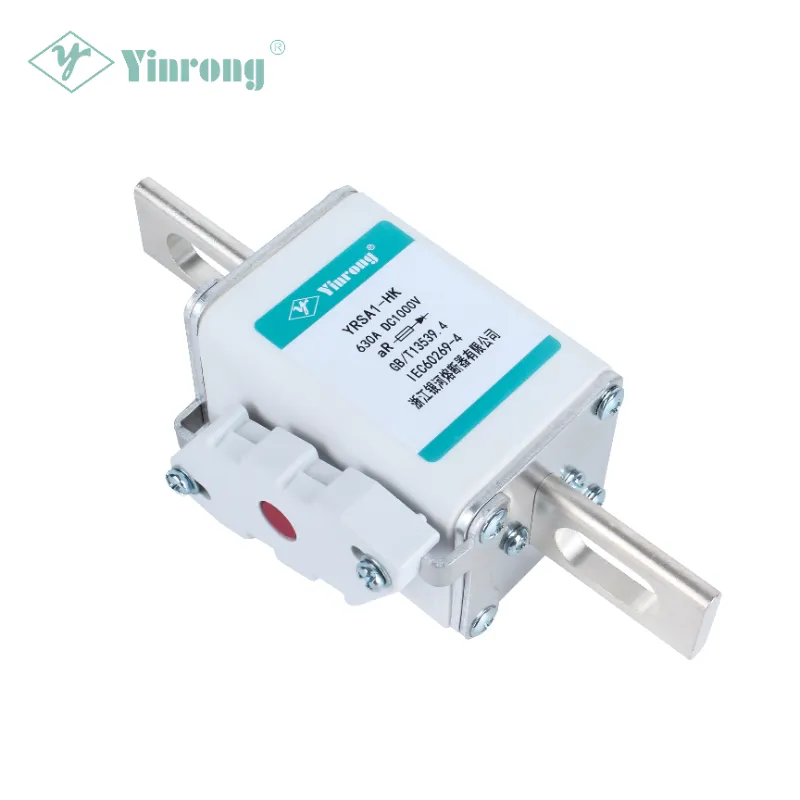

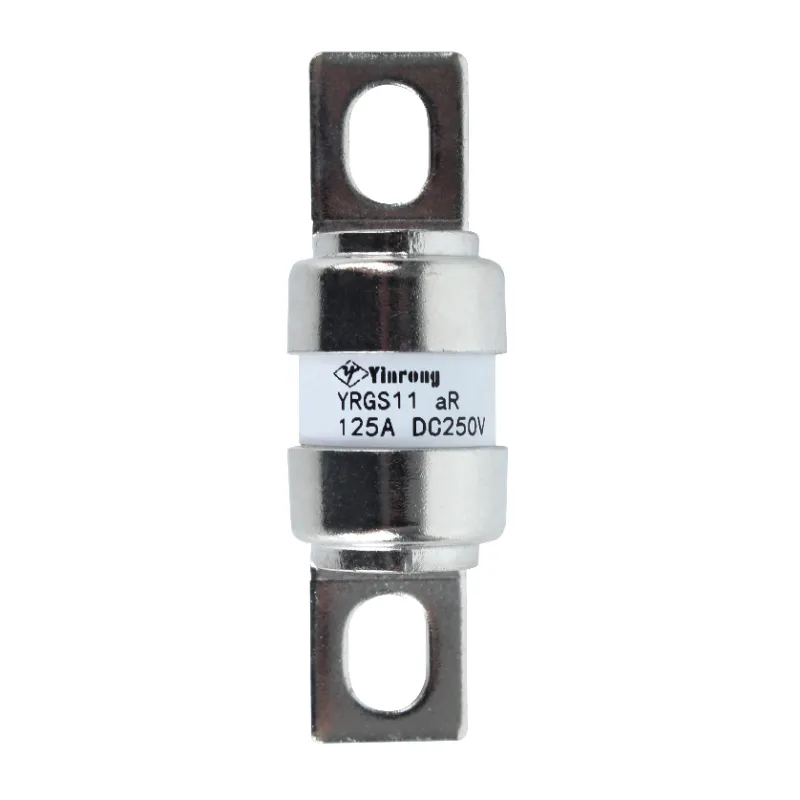

YRSAシリーズ 浙江省のギャラクシーヒューズは、690V～1500Vの定格電圧と10A～3000Aの定格電流をカバーし、銀メッキされた純銅または純銀の可変断面積ヒューズエレメントを特徴とし、消弧媒体として高純度の石英砂を使用した高強度アルミナセラミックチューブに収められています。

3. I²t 調整: マッチング設計の中核パラメータ

I²t (アンペア二乗秒) は、ヒューズとコンタクタのマッチングの選択において最も重要な定量的指標です。

選択制約の関係:

Galaxy Fuse の速断ヒューズ シリーズは、低い I²t 値、強力な電流制限機能、および高い遮断容量を特徴としており、半導体デバイスや完全な機器の短絡保護に適しています。

4. 時間と電流の選択的調整

マルチレベル保護アーキテクチャでは、障害点に最も近い保護デバイスが最初に動作する必要があります。

5. 周囲温度とディレーティング

充電ステーションは、-40 °C の低温から +85 °C の高温に及ぶエンジニアリング要件を備えた幅広い環境に導入されています。ヒューズとコンタクタは両方とも、実際の周囲温度に応じて容量をディレーティングする必要があります。

IV. Galaxy Fuse: DC 充電ステーション保護のための専門家の選択

1980年に設立され、浙江銀河ヒューズ株式会社 研究開発、試験、製造、販売、輸出入を統合したヒューズの専門企業です。旧機械建設省傘下の主要企業であり、中国のヒューズ大手メーカーである同社の主力製品には、太陽光発電 DC ヒューズ、新エネルギー車用ヒューズ、充電ステーション用ヒューズが含まれます。製品はIEC 60269、GB/T 13539.4などの国際規格および国内規格に準拠しており、ヨーロッパ、アメリカ、東南アジア、中東など80以上の国と地域に輸出されています。

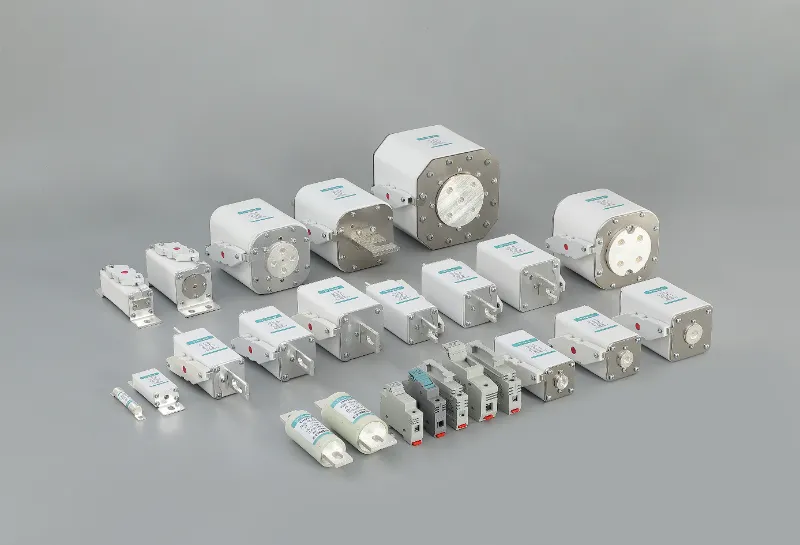

充電ステーション用の推奨 DC 保護製品シリーズ

Galaxy Fuse の核となる技術的利点

•フルシリーズの国際認証: 複数のシリーズが TÜV、UL、CE、および CQC 認証に合格しています。管理システムには、IATF 16949、ISO 9001、ISO 14001、および ISO 45001 が含まれます。

•成熟したコーディネート ソリューション: 主流の DC コンタクタと成熟した選択ソリューションに関する広範なエンジニアリング調整の経験。

•完全な技術データサポート: 測定された I²t 曲線とカットオフ電流曲線を提供し、コンタクタとの正確な調整計算を容易にします。

•深い技術的蓄積: ヒューズ製品製造に関して 48 件を超える実用新案および発明特許を保有しており、2017 年には国家ハイテク企業として認められました。

•業界標準への参加: 製品は GB/T 13539.4、IEC 60269、およびその他の複数の国際規格および国内規格に準拠しています。

V. 結論

DC 充電ステーションのコンタクタとヒューズのマッチングは、技術的に次のように要約できます。 機能階層化、タイミング調整、パラメータ連動。

●ヒューズはマイクロ秒レベルの短絡電流遮断を行い、IGBT/SiCなどのパワー半導体の安全性を確保します。

• コンタクタは、制御されたスイッチング管理を担当し、通常の開始/停止および緊急分離コマンドを実行します。

• 2 つは相互バックアップ冗長として機能し、二重の安全バリアを形成します。

適切にマッチングすると、それぞれが多層防御で独自の役割を果たします。不一致の場合、保護の失敗から機器の焼損に至るまで、さまざまな影響が生じます。

40 年以上にわたり高品質ヒューズの研究開発と製造に専念してきた Galaxy Fuse は、DC 充電ステーション向けに安全で信頼性の高い回路保護ソリューションを提供することに尽力しています。

DC 充電ステーション保護システム用のヒューズの選択やコンタクタとの調整に関する技術サポートについては、こちらまでお問い合わせください。Galaxy Fuse テクニカル チームにお問い合わせください.
