ヒューズの選択: 主要な手順と重要な考慮事項

ヒューズは、電気システムにおいて過電流障害に対する最後の防御線として広く認識されています。ヒューズの正しい選択は、障害遮断能力と機器の安全マージンに直接影響します。選定を誤ると、設備の停電が頻繁に発生するだけでなく、火災や爆発などの重大な事故を引き起こす可能性があります。しかし、多くのエンジニアや調達担当者は、電圧定格、電流特性曲線、遮断容量、温度ディレーティングなどの複数の複雑なパラメータに直面して、どこから始めればよいかわからないことがよくあります。回路保護部品の専門サプライヤーとして、ギャラクシーヒューズは長年にわたりヒューズおよび配電保護の分野に深く携わっており、gL/gG スロークリア タイプ、速断タイプ、DC 固有タイプなどのあらゆる種類のヒューズ製品を提供し、お客様が安全、正確、信頼性の高い過負荷および短絡保護を実現できるよう支援しています。この記事では、国際的な選択基準と実際の経験を組み合わせて、ヒューズ選択の中心となる手順と主要な考慮事項を体系的に概説し、電圧、電流、特性曲線、遮断容量などの側面から正しい決定を下すのに役立ち、明確で実用的な選択ガイドを提供します。

1. 定格電圧を決定します。

ヒューズの定格電圧は、保護される回路の最大動作電圧 (考えられる過渡過電圧を含む) 以上である必要があります。 DC 回路の場合、DC アークの遮断は AC アークの遮断よりもはるかに難しいため、DC 用に特別に設計されたヒューズの選択には特別な注意が必要です。

2.電流定格の決定 (最も重要かつ複雑)

通常動作電流:

通常の動作条件下で回路によって引き出される連続電流を正確に測定または計算します。ヒューズの定格電流は、回路の通常の動作電流より大きくなければならず、保護された導体またはコンポーネントの安全な通電容量より小さくなければなりません。

3. 定格電流を選択する際の重要な考慮事項

(1) ヒューズの特性曲線

メーカーの時間-電流特性曲線を参照してください。

通常の動作電流ではヒューズが切れないことを確認してください (つまり、ヒューズの動作時間が通常の動作電流点よりも長い)。

保護が必要な過負荷または短絡電流が発生した場合、ヒューズは十分に短い時間内に安全に切断されなければなりません (つまり、曲線は過負荷/短絡点の左側にあります)。

(2) 過負荷保護

モーターや変圧器など、起動時に突入電流が発生する機器の場合、ヒューズは許容起動時間内に起動 (サージ) 電流が消えることなく耐える必要があります (十分な I²t 値を持つヒューズを選択してください)。

同時に、過負荷が発生した場合（たとえば、定格電流の 1.5 ～ 6 倍）、ヒューズは機器の許容過負荷時間内に切れる必要があります。スロークリアまたは時間遅延ヒューズ (gL/gG、タイプ T など) を選択します。

(3) 短絡保護

ヒューズは、機器の損傷や火災を防ぐために、非常に大きな短絡電流を非常に短時間 (通常はミリ秒) で遮断する必要があります。十分な遮断容量が必要です (次のセクションを参照)。

(4) 温度ディレーティング

ヒューズの定格電流は、周囲温度が高いと低下します。データシートを参照し、実際の設置環境の最大温度に基づいてディレーティング計算を行ってください。たとえば、周囲温度が 55°C の場合、通常の動作電流より 50% 以上高い定格電流のヒューズを選択する必要がある場合があります。ヒューズを密閉された高温空間や発熱部品の近くに取り付けることは避けてください。

(5) サージ電流と経年変化

始動パルスが頻繁に発生したり、軽度の過負荷が持続すると、ヒューズの劣化が加速し、通常の動作電流下でもヒューズの消去が発生する可能性があります。実際の動作時の電流変動を評価してください。

4. 遮断容量（遮断定格）の決定

ヒューズの定格遮断容量は、保護された回路で発生する可能性がある最大予想故障電流 (通常は設置点での短絡電流) 以上である必要があります。末端回路や家庭用回路では、遮断容量が数千アンペア（例：6kA）必要になる場合があります。大型変圧器の近くに設置された産業用主分電盤の場合、遮断容量は数十、さらには数百キロアンペア（たとえば、50 kA、100 kA、またはそれ以上）が必要になる場合があります。遮断容量が不十分なヒューズを選択すると、大きな故障電流を遮断したときにヒューズが破断したり、アークを確実に消弧できなくなり、重大な事故につながる可能性があります。

重要な安全上の警告

交代なし:

指定された電流定格を超えるヒューズを決して使用したり、ヒューズをワイヤー (銅または鉄) に交換したりしないでください。これは重大な火災の危険があります。

DC に関する注意:

DC システムでは、必ず DC 定格が明確にマークされ、適切な電圧定格を持つヒューズを使用してください。 AC ヒューズは DC 故障電流を安全に遮断できない場合があります。

遮断能力が不十分な場合の危険性:

遮断容量が不十分なヒューズは、大きな短絡電流を遮断すると爆発し、アークが発生して破片が飛散する可能性があり、非常に危険です。

置換ルール:

ヒューズが切れたら、必ず障害の原因を特定して排除し、同じタイプおよび同じ定格のヒューズと交換してください。

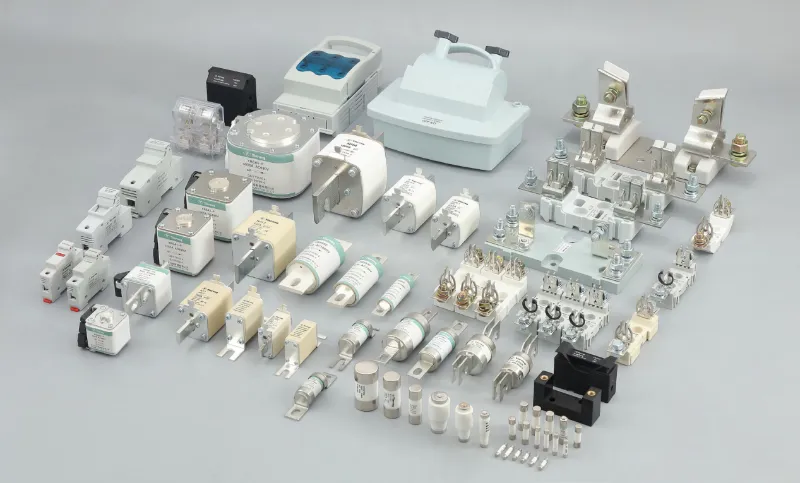

ヒューズの選択は、「ただ大きい定格を選択する」ほど単純ではありません。電圧、電流、周囲温度、突入電流、短絡エネルギーなどの複数の変数を総合的に考慮する必要があります。選択を誤ると、保護装置が無効になったり、事故の原因となる場合があります。 Galaxy Fuse はあらゆる機能を提供します。ヒューズ製品1A ～ 2000A で、AC 250V/500V/690V および DC 150V/500V/1000V をカバーし、gG/gL 汎用ヒューズ、aM モーター保護ヒューズ、速断型半導体保護ヒューズ、PV/エネルギー ストレージ DC 固有ヒューズを含みます。また、完全な時間電流曲線と I²t 選択データのサポートも提供します。当社の技術チームは、ディレーティング計算、遮断容量検証、経年劣化寿命評価などの詳細な選択サービスをお手伝いします。
