角型高速ヒューズとは何か、なぜ半導体保護にとって重要なのか

現代の電気システムでは、繊細なパワーエレクトロニクスを保護することがこれまで以上に重要になっています。インバーター、コンバーター、EV 充電システム、産業用ドライブなどのデバイスは、IGBT、SCR、MOSFET、ダイオードなどの半導体コンポーネントに大きく依存しています。短時間の過電流でも、これらの高価なコンポーネントに永久的な損傷を与える可能性があります。

A スクエア本体高速ヒューズですは、故障電流に極めて迅速に応答し、半導体デバイスを致命的な故障から保護するように特別に設計されています。これらのヒューズは、再生可能エネルギー システム、電気自動車インフラ、産業オートメーション、および電力変換装置で広く使用されています。

このガイドでは、角型高速ヒューズの動作原理、主な特徴、利点、用途、選択基準、業界のトレンドなど、角型高速ヒューズについて知っておくべきことをすべて説明します。企業が好む理由も説明しますインロンは世界のヒューズ市場における重要なサプライヤーになりつつあります。

目次

• 1. 角型高速ヒューズとは何ですか?
• 2. 半導体保護に高速ヒューズが必要なのはなぜですか?
• 3. 角型高速ヒューズの主な特長
• 4. 角型高速ヒューズはどのように機能しますか?
• 5. 代表的な用途
• 6. 技術仕様の概要
• 7. 角型ヒューズと従来のヒューズ
• 8. 適切なヒューズの選択方法
• 9. 設置とメンテナンスのヒント
• 10. 半導体ヒューズ技術の今後の動向
• よくある質問

1. 角型高速ヒューズとは何ですか?

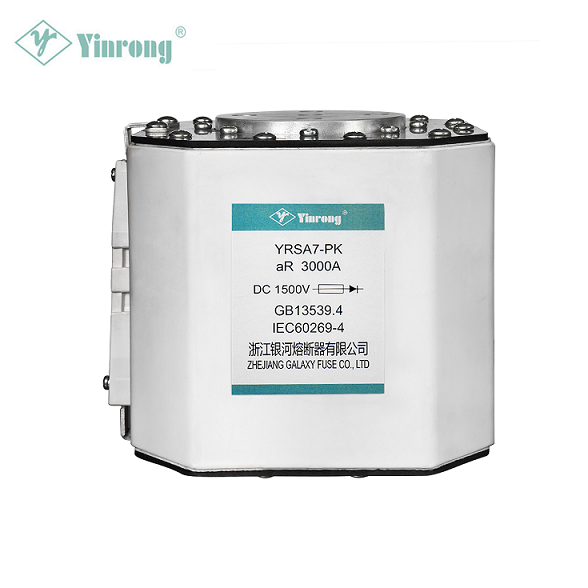

A 角型ボディ高速ヒューズは、故障電流を非常に迅速に遮断するように設計された半導体保護ヒューズの一種です。四角形のハウジングにより、優れた放熱性と電気的性能を維持しながら、電力システムへの効率的な設置が可能になります。

汎用ヒューズとは異なり、高速半導体ヒューズは、次のような敏感な電子コンポーネントを保護するために最適化されています。

• IGBTモジュール
• パワーダイオード
• SCR サイリスタ
• MOSFETデバイス
• 電力変換器

これらのヒューズは、故障エネルギーを迅速に制限し、半導体デバイスにかかる熱ストレスを最小限に抑えるように設計されています。業界仕様によれば、四角いボディの高速ヒューズは、ミリ秒以内に反応しながら非常に大きな電流を遮断できます。

2. 半導体保護に高速ヒューズが必要なのはなぜですか?

半導体コンポーネントは過電流状態に非常に敏感です。小さなトゲでも瞬時に破壊する可能性があります。

従来のヒューズは反応が遅すぎて、これらのデバイスを効果的に保護できません。したがって、高速半導体ヒューズは、応答時間が非常に速いように設計されています。

高速ヒューズを使用する主な理由

• 超高速故障電流遮断
• 高価な半導体モジュールの保護
• 熱ダメージの軽減
• 機器の信頼性の向上
• 連鎖的なシステム障害の防止

高速角型ヒューズは、半導体デバイスが安全な動作限界を超える前に、故障電流を制限し、電力を遮断することができます。

3. 角型高速ヒューズの主な特長

角型ボディの高速ヒューズには、高性能電気システムに最適ないくつかの技術的利点があります。

重要な設計機能

• 非常に即効性のある応答
• 高い遮断容量
• 低 I²t エネルギー放出
• コンパクトなスクエアボディデザイン
• 複数の取り付けオプション
• 視覚的なヒューズ切れインジケーター

多くのモデルは、産業用システム向けに最大 1500 V DC の電圧定格と高電流容量をサポートしています。

4. 角型高速ヒューズはどのように機能しますか?

四角いボディの高速ヒューズの動作は、特別に設計されたヒューズ要素の制御された溶断に基づいています。

動作原理

1. 故障電流が発生する
2. ヒューズエレメントが急速に加熱する
3. 要素は数ミリ秒以内に溶けます
4. アークが発生してすぐに消える
5. 回路は安全に遮断されます

通常、内部構造には次のものが含まれます。

• 銀製ヒューズエレメント
• 石英砂フィラー
• セラミックハウジング
• 高導電端子

これらの材料により、ヒューズは電流の流れを制限しながら、アーク エネルギーを吸収および消散できます。

5. 代表的な用途

角型ボディの高速ヒューズは、高出力の電子機器を必要とする業界で広く使用されています。

一般的なアプリケーション

• 電気自動車充電ステーション
• 太陽光発電インバーター
• 風力発電システム
• バッテリーエネルギー貯蔵システム
• 産業用モータードライブ
• UPS電源
• 電力変換システム

これらのヒューズは、産業用オートメーション機器の回生ドライブや DC バス システムでも頻繁に使用されます。

6. 技術仕様の概要

さまざまなボディ サイズと取り付けスタイルにより、エンジニアは角型ボディのヒューズをさまざまな電源システムに統合できます。

7. 角型ヒューズと従来のヒューズ

8. 角型高速ヒューズの正しい選び方

回路を適切に保護するには、正しいヒューズを選択することが重要です。

主要な選択要素

• 定格電圧
• 電流定格
• 遮断容量
• ヒューズ動作クラス (aR または gR)
• 冷却条件
• 設置方法
• 設備の種類

メーカーのようなインロン顧客がアプリケーションに適したヒューズを選択できるよう、詳細なデータシートとエンジニアリング サポートを提供します。

9. 設置とメンテナンスのヒント

最適なヒューズの性能を確保するには、適切な取り付けが不可欠です。

ベストプラクティス

• ヒューズ端子の正しいトルクを確認してください
• 互換性のあるヒューズホルダーを使用してください
• 適切な換気を維持する
• ヒューズインジケータを定期的に点検してください
• ヒューズを同じ定格のものと交換してください

定期的な検査は、過熱、接続の緩み、または環境による損傷を検出するのに役立ちます。

10. 半導体ヒューズ技術の今後の動向

パワーエレクトロニクスが進化し続けるにつれて、高性能ヒューズ保護に対する需要が急速に高まっています。

新しいトレンド

• 高電圧DC保護
• 改良されたアーク抑制技術
• コンパクトなヒューズ設計
• スマート監視システムとの統合
• より優れた熱管理材料

などのメーカーインロンは、再生可能エネルギー、EV 充電インフラ、インテリジェント電力網などの最新のアプリケーションをサポートするために、高度なヒューズ技術に投資しています。

よくある質問

1. aR ヒューズ クラスと gR ヒューズ クラスの違いは何ですか?

aR ヒューズは半導体の短絡保護を提供し、gR ヒューズは過負荷と短絡の両方の保護を提供します。

2. 通常のヒューズは高速半導体ヒューズの代わりに使用できますか?

いいえ、標準のヒューズは遅すぎるため、敏感な半導体コンポーネントを保護できない可能性があります。

3. 角型高速ヒューズはどのような業界でよく使用されていますか?

業界には、再生可能エネルギー、電気自動車、産業オートメーション、パワー エレクトロニクスが含まれます。

4. 高速ヒューズはどれくらいの速さで動作しますか?

ほとんどの半導体ヒューズはミリ秒以内に動作して、故障電流エネルギーを制限します。

5. 高速ヒューズの寿命はどれくらいですか?

寿命は動作条件によって異なりますが、適切な選択と設置を行えば、何年も使用できます。

結論

角型ボディの高速ヒューズは、現代の電気システムや半導体デバイスを保護する上で重要な役割を果たします。超高速応答、高い遮断容量、堅牢な設計により、再生可能エネルギー、電気自動車、産業オートメーションなどの業界に不可欠なものとなっています。

信頼性の高い半導体保護ソリューションをお探しの場合は、次のエンジニアリング チームにお問い合わせください。インロンは、専門的なガイダンスとお客様の用途に合わせた高性能ヒューズ製品を提供できます。

製品の詳細情報、カスタマイズされたソリューション、技術サポートについては、こちらまでお問い合わせください。お問い合わせ今日は、高度なヒューズ技術が電力システムの安全性と信頼性をどのように向上させるかをご覧ください。
