太陽光発電発電システムにおける太陽光発電アレイ保護のためのヒューズの選択分析

太陽光発電システム（PVと略される）は、入射光エネルギーを電気エネルギーに直接変換できるコンポーネントとサブシステムで構成されています。太陽光発電アレイは、ソーラーパネルを太陽光発電アレイ接続ボックスに接続することにより、入射太陽放射をDC電力に直接変換し、インバーターに収束するか、接続ボックスに直接適用します。コストの最大70％を占めるシステムの一部として、太陽光発電アレイの保護と発電効率の最適化は、技術開発の重要な分野になりました。

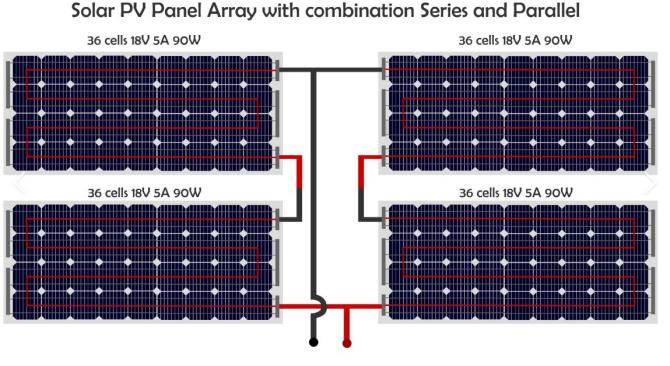

太陽光発電システムの効率を改善するために、複数の太陽光発電パネルが直列に接続され、太陽光発電ストリングが形成され、太陽光発電弦の複数のグループが並列に接続され、太陽光発電アレイが形成されます。太陽光発電アレイの電流は、接続ボックスを介して収束し、ダウンストリームアプリケーションリンクに入ります。太陽光発電パネルがエネルギー負荷になり、障害が発生したときに全体的な発電効率に影響を与えるのを防ぎ、誤配線または局所的な異常によって引き起こされる過電流の危険を防ぐために、各太陽光発電ストリングを両端にフーズで取り付ける必要があります。太陽光発電文字列で短絡障害が発生すると、シリーズのヒューズはすぐに故障した部分を吹き付けて隔離して、アレイ全体の通常の動作を確保します。

さらに、アレイヒューズは、特に短絡電流が単一のPVストリングの電流よりも高い場合、下流のコンポーネントから供給された電流に対する保護を提供することもできます。ヒューズの定格破損容量は、システムの安全な動作を保護するために、このような極端な条件をカバーできる必要があります。

国際基準と国内仕様

PV DC側の保護に関しては、関連する国際および国内基準が重要なガイダンスを提供します。たとえば、米国国家標準の第690.99条ライス/NFPA 70「National Electrical Code」（NEC）は、PVサブシステムの回路、PV出力回路、インバーター出力回路、およびエネルギー貯蔵バッテリー回路の導体と機器が、導体と機器の保護条項の要件を満たす必要があることを明確に述べています。さらに、中国は同等のIEC標準を採用していますGB/T 16895.32-2021、標準テスト条件下では、ケーブルの連続電流容量が短絡電流の1.25倍以上である場合、過負荷保護は無視できることを規定していますが、メーカーの特定の製品指示と組み合わせてヒューズを選択することも推奨されます。

IECが開発しましたIEC 60269-6標準特に、太陽光発電システムの保護融合については、連続的な短絡電流に耐えてすぐに吹くなど、太陽光発電のパフォーマンス要件を明確に規定しています。同時に、ULの技術仕様件名2529太陽光発電システムの低電圧ヒューズの重要なガイダンスを提供します。 2つは、吹き付け電流の計算と温度補正係数の使用がわずかに異なります。

選択の考慮事項を融合します

太陽光発電システムでヒューズを選択する場合、次の指標に焦点を当てる必要があります。

定格電圧：ヒューズの定格電圧は、システムが到達する可能性のある最大開放電圧（VOC）を満たす必要があります。特に寒冷地では、周囲温度が最も低い太陽光発電パネルの開放電圧補正値を考慮する必要があります。

定格電流：太陽光発電パネルと直列に接続されたヒューズの場合、定格電流は通常1.56 ISC以上（ISCは短絡電流です）が通常必要です。 IEC標準は1.42以上のISCに改訂され、米国UL標準は1.35 ISC以上です。実際のアプリケーション環境と組み合わせて選択する必要があります。

破壊能力：ヒューズの破損容量は、短絡電流のピークに対処し、機器を損傷から保護するのに十分でなければなりません。

環境適応性：高温または密度の高い設置の場合、長期的な安定した動作を確保するために、ヒューズメーカーの推奨事項に従って定格値を適切に削減する必要があります。

結論

太陽光発電アレイにDCヒューズを設置することは、機器を保護し、発電効率を改善するために必要な手段であるだけでなく、システム全体の安全な動作を確保するための重要な尺度でもあります。ヒューズの合理的な選択には、システムの長期的な信頼性と経済を確保するために、太陽光発電パネルの作業環境、短絡電流、開放電圧などの要因を包括的に考慮する必要があります。

たとえば、Zhejiang Galaxy Fuse Co.、Ltd's1000VDC 30A 10x38mmソーラーPyヒューズリンクそして1500VDC 30A 10x85mmソーラーPVヒューズリンクそして1500VDC 630A 3LボルトタイプソーラーPVヒューズリンク太陽のようなヒューズは、太陽光発電キャビネットの主要な保護位置で広く使用されています。優れたパフォーマンスと高標準認証により、これらのヒューズは太陽光発電の発電プロジェクトに安定した信頼できるソリューションを提供し、システムの効率的な動作を支援します。
